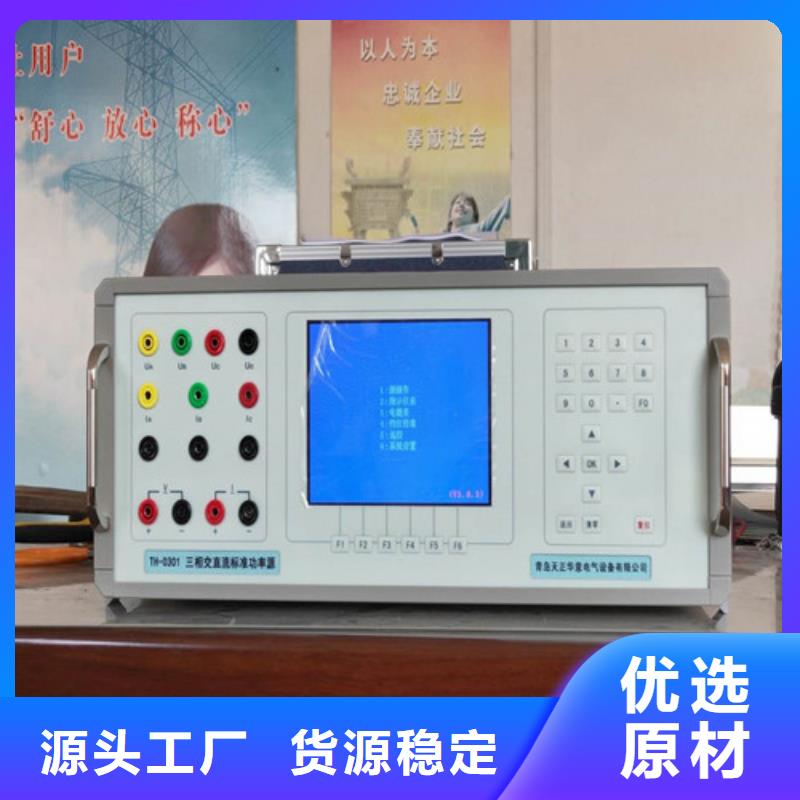

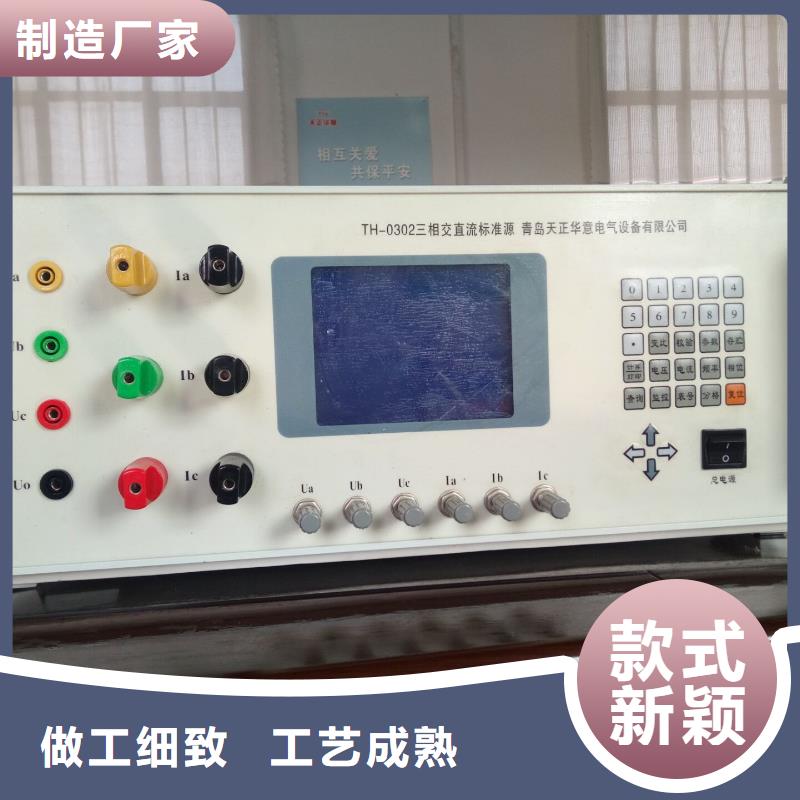

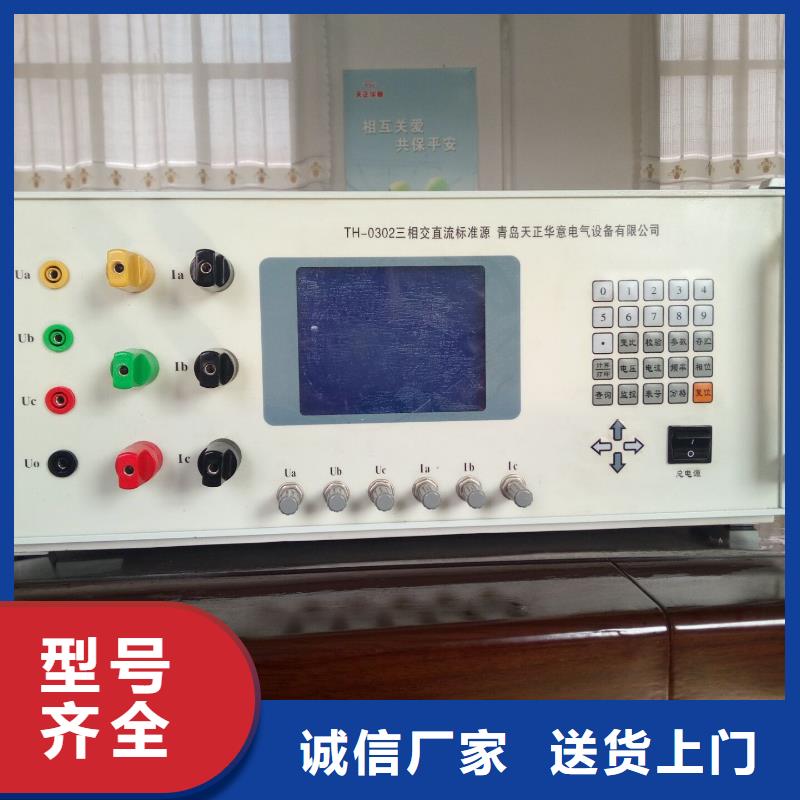

三相标准功率源 操作说明注意事项： 装置电源线的地线端或装置后板的 大地接线端要可靠接地。＊ 装置开机通电后，人体不得触摸装置接线端、测试线的金属部分。 进行检定前，通电预热至少20分钟，关机后30秒后再开机。＊ 非专业人士切勿自行进行软件校准，非授权时勿打开机盖。＊ 避免测量通道受冲击损坏，不能在本表的交流接线端上输入直流。 主菜单开机后进入主菜单界面，如图1所示。本表操作功能分为六大部分，分别为“交流测量 直流测量相频测量”、“电能测量”、“软件校准”、“其他测量（失真度、稳定度、谐波显示） 直接按相应数字键进入相应子菜单。本表在下述情况会出现声光报警提示：1． 自动量程时，被测量超出测量范围。2． 手动量程时，被测量超出当前档位值的120％。1：交流测量 ：直流测量3：相频测量 4：电能测量5：软件校准 其他测量图1 交流测量在主菜单中按“1”键进入图2界面，可进行交流电压、电流、功率（有功和无功、）、频率、功率因数、相位的测量。屏幕下方银白色长条框在各界面中均为操作提示框。按“SEL”键循环切换测量方式，依次为：“三相四线有功”、“三相四线无功”、“三相三线有功”、“三相三线无功”、“三相四线有功”，界面上会有相应显示。

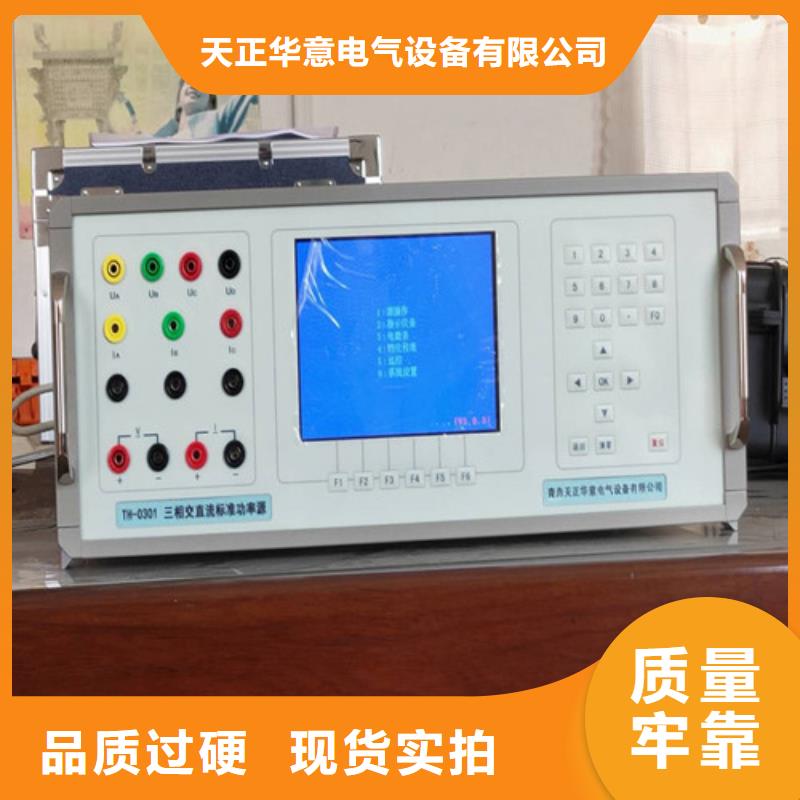

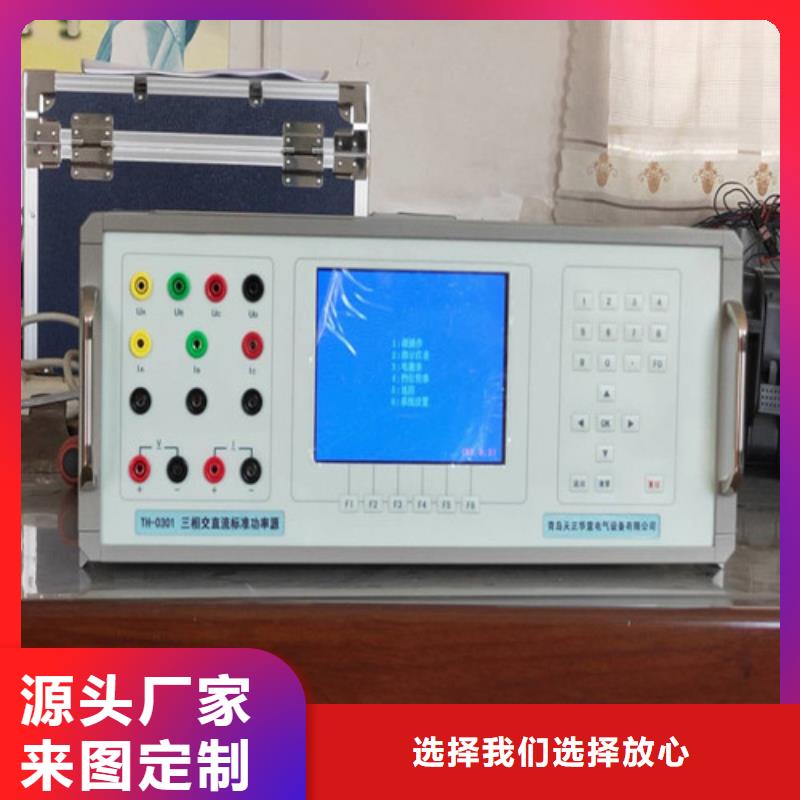

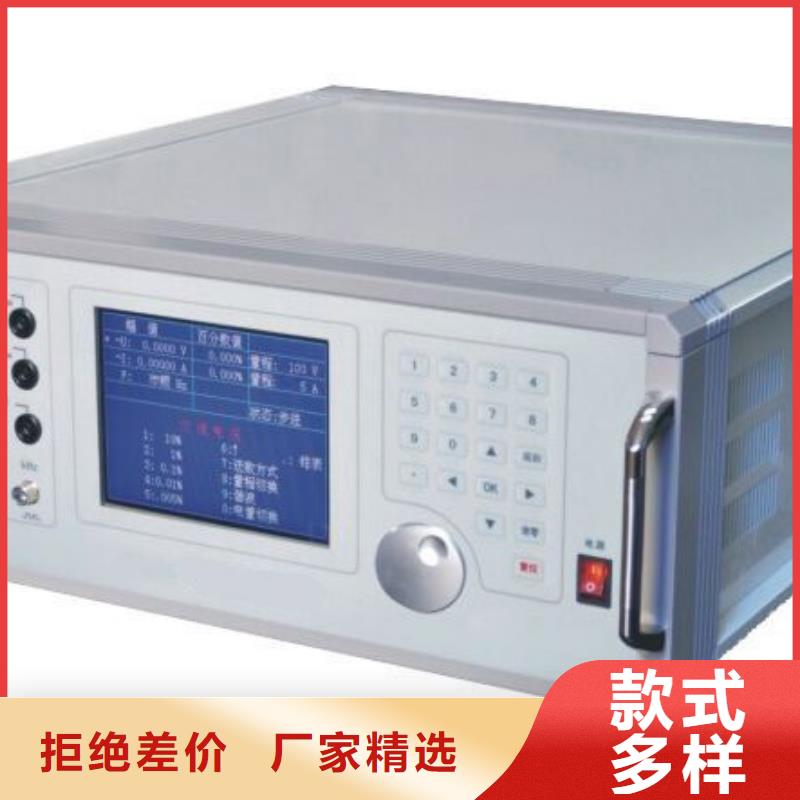

三相标准功率源 操作说明注意事项： 装置开机通电后，人体不得触摸装置接线端、测试线的金属部分。＊ 进行电表检测前，通电预热至少20分钟。关机后至少30秒再开机。＊ 电压输出不能短路，电流输出不能开路。＊ 校验75mV表，需用专用四芯测试线。＊ 如遇装置工作时发出持续的蜂鸣声，或电压、电流升不起来时，须关机检查。＊ 关机的顺序是先将电压、电流退到零，再揿电源开关。＊ 按“存储”键后数据存储未结束不可中断电源，以免数据遭到破坏！＊ 进行初始化时，不可中断电源，以免数据遭到破坏！5．1 各按键的作用“0～9”： 数字键，还可配合显示屏中的各种提示使用。 小数点键，配合数字键使用。 除作为方向键外，主要配合显示屏中各种提示使用。“OK 确认键。“清零 使输出电压、电流降为零。“返回”： 使当前界面回到上一级界面。“复位”： 使装置回到开机状态的主界面。5．2 主菜单1．源操作2．电能表3．数据查询4．档位校准图3开机后，显示如图3所示的主菜单界面，按相应的数字键可进入相应的子菜单。如按“1”键进入“源操作”子菜单界面，按“2”键进入“电能表”子菜单界面，按“3”键进入“数据查询”，按“4”键进入“档位校准”子菜单界面。5．3源操作在主菜单中，按“1”键进入图4“源操作”子菜单界面，在这里，可根据需要对直流输出进行设置。按键“1”至“4”为升操作，分别为10％、1％、0.1％、0.01％；按键“5”至“8”为降操作，分别为10％、1％、0.1％、0.01％； 按键“9”为电量切换，切换电压电流。

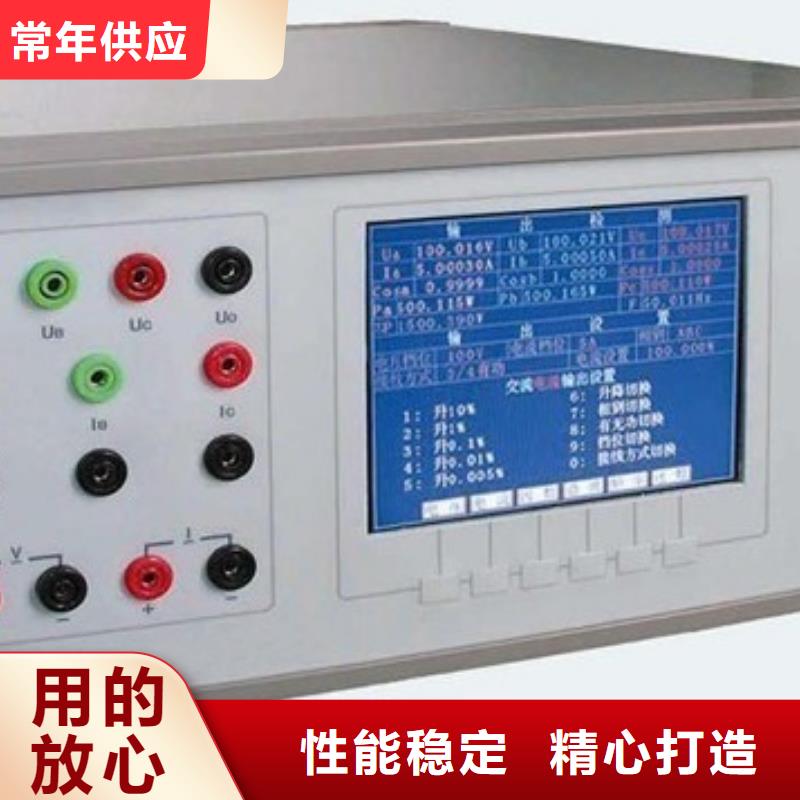

三相标准功率源 在交流频率输出设置界面中:按数字键“1～5”是分别步进调节升或降，当前标频(市电状态下,调节无效)的1～0.001幅值。可通过按数字键“6”（升降切换）来选择升降状态；按“7”键进行循环切换相别；按“8”键进行有功、无功循环切换；按“9”（市电/标频）键进行切换“标频”、“市电”状态。所切换的状态在“输出设置”的各项显示栏中显示。在“标频”状态下，可通过按“1～5”（步进量）键配合“6”（升降切换）（相别切换）键“步进方式”或用“7”键配合“送数方式”（具体操作见送数操作）设置频率幅值。输出测 谐波设置操作谐波设置与其它设置不同，说明如下：在图4所示界面里，按屏幕下边六个按键中的“谐波”键，显示如图5。此时可通过“”或“”键在2次谐波栏的“电压幅度”、“电压角度”、“电流幅度电流角度”间移动光标，按数字键输入所需设置值，再按“OK”完成设置（不按“OK”设置无效，保持原值）。若要设置其它次数谐波，可通过“”或“”键，把所需设置谐波移到前排（有光标指示），再按上述操作即可。（注：如果同时加入多次谐波，总幅度不要超过40％。）5. 3. 1. 2送数操作在任意“交流XX输出设置”界面中，按屏幕下方的“送数”键，显示如图6，同时屏幕下方的“送数”键变为“步进”键。若要从“送数状态”返回到“步进状态”，只需按一下屏幕下方的“步进”键即可。在“手动送数”框里输入所需数值（含小数点），再按相应“电压”，或“电流”，或“因数”，或“频率”，或“角度”键，即一步到位地输出所设定相别的上述各量。其中：⑴ 对于电压、电流在“手动送数”框里是以电压、电流当前档位的百分比输入方式还是以实际值输入方式，由“系统设置”中“装置选项设置”内的设置决定。⑵ 对于电压、电流以实际值输入方式送数时，在“手动送数”框输入实际值后，再按“电压”、“电流”键，装置根据所送的实际值，自动将档位设置为该实际值电压、电流档位，并一步到位输出相应电压、电流值，故在“实际值输入方式”状态下对电压、电流送数时需谨慎，小心以免因误输入所需实际值，按“电压”、“电流”键后，会造成被接表的过压、过流损坏。
