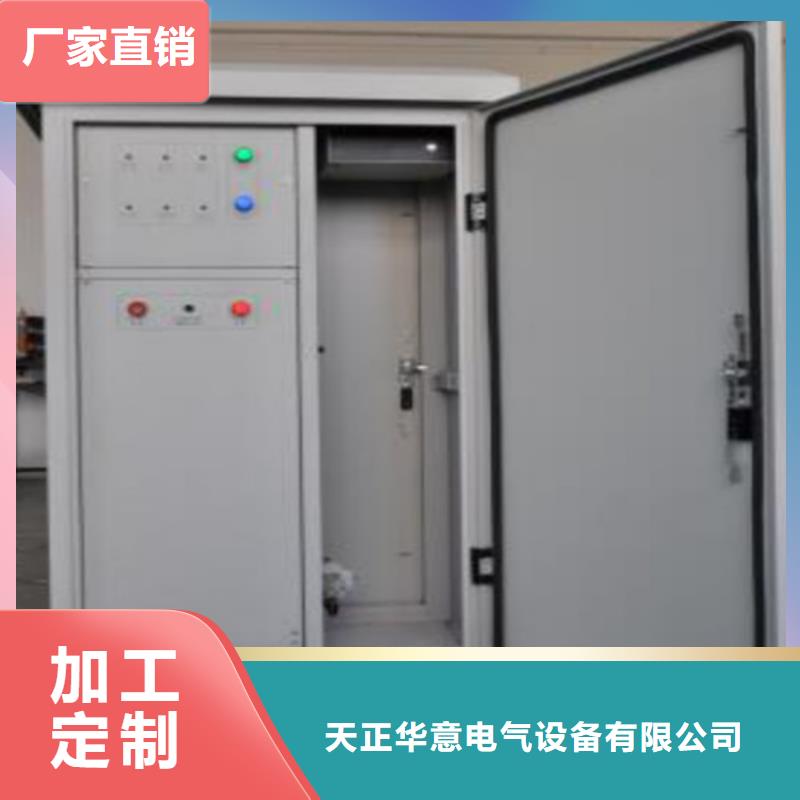

变压器油色谱在线监测系统现场安装位置的确定与安装地基的浇注可参照下图确定安装位置并浇注安装地基。图5-1 ????????地基俯瞰图图5-2地基浇注图图5-3现场位置图1)一般选择安装在变压器电力柜侧，与电力柜同列。2)安装地基用混凝土浇注，厚度100mm。按地基浇注尺寸图预埋地角固定螺丝。3)确定取电位置并提供取电点到安装位置的布线距离。4）通讯电缆与油循环管的铺设A、通讯电缆的铺设参见系统示意图。铺设通讯电缆需保证进出线两侧的预留长度在10M左右，以备用。通讯电缆在电缆沟线架上需固定，避免电缆划伤、拉断。B、油循环管采用镀锌管或硬塑料管进行保护以免损伤。油管两侧出口预留长度保持在1M左右，以备用。油管铺设完成后应对油管出入口进行密封，以防杂物进入。5.3安装步骤1、开箱检查用户在收到后，请及时检查是否有因运输而造成的损坏，详细检查装置并核对与装置一同运输的装箱清单上列出的所有附件。如果有与装箱清单内容不符，请立即与供应商联系。2、现场主机就位1）将安装基座用膨胀螺栓固定在混凝土地基上，并焊接接地线2）将现场主机用自带螺栓固定在安装基座上。此操作应将现场主机的前后下封面板卸下，方可连接。

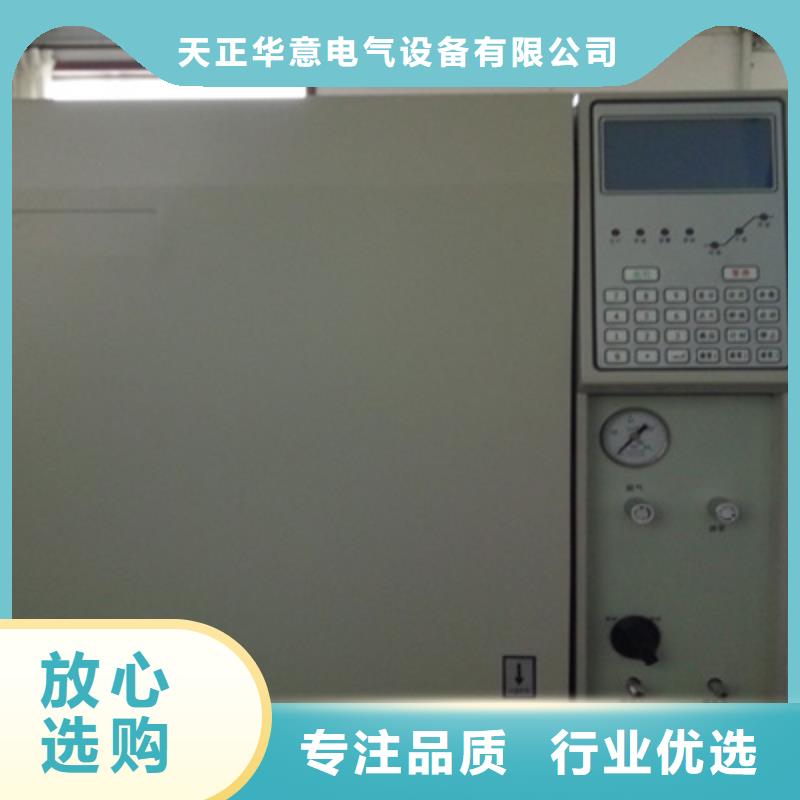

变压器油色谱在线监测系统否则可能危害本系统和变压器的运行。1.4产品特点1、 真空与电磁振荡脱气技术采用的真空与电磁振荡相结合的脱气技术可在低真空度条件下，利用电磁激振与溶质的真空挥发共同形成溶解气体的循环自激，在无任何介质介入的前提下，实现变压器油溶解气体的快速有效分离。脱气效率高、时间短、重复性好，避免对变压器绝缘油的污染。2、冷阱技术在油色谱检测中存在油气对色谱柱活性物质的污染，这将严重影响色谱柱的分离效果，降低色谱柱使用寿命。通常采用活性剂（如活性碳等）对分离出来的故障气体进行吸附过滤，可有效降低油气对色谱柱污染。但活性剂的活化再生特性无法满足在线监测系统长时期稳定运行要求。冷阱是在一定的低温环境下，将变压器油C3以上有机物挥发成份实现有效冷凝，彻底避免油气对色谱柱的污染，实现系统免维护要求。3、复合色谱柱用复合单柱取代双柱，简化系统结构。复合色谱柱在一定温度环境下，可有效分离H2、CO、CH4、C2H6、C2H4、C2H2等六种故障气体，且在不同恒温条件下，各气体出峰面积不变，不影响系统数据处理的捕峰条件，适用于现场安装的变压器油色谱在线监测装置。复合色谱柱具有柱效率高，抗污染性能好，使用寿命长等特点。4、气体检测器技术采用集成传感技术，敏感元件和控制电路集成在独特的陶瓷硅芯片上，对应设计的故障气体受检气室，具有小的死体积，可大大提高检测灵敏度。和FID、TCD传感器相比，不怕中毒，寿命长。和其他非色谱检测法对比，检测器构造简单，体积小巧，检测灵敏度高。5、支持TCP/IP、IEC61850通信协议气体组份浓度、载气压力状态、谱图等数据信息可采用SV/GOOSE形式传输至过程层网络，支持TCP/IP通讯协议并支持智能变电站基于IEC61850通信要求，可实现与其他厂商的变压器状态监测主IED的无缝接入

变压器油色谱在线监测系统用一根尺寸合适的电线接到楼房的总管线上或接到总导管的入地处。2、把接地用的长钉子打进潮湿的土层里并接到入地处。3、也可以接到其它可靠的入地处。绝缘的地线必须牢固地接在装置上。不要用夹子把地线夹在管子或接地柱上。也不要使用其它会使接头松动的方法来连接。接头必须用铜焊或锡焊，尽可能减小接地接头处绝缘电阻的下降。如果按装得不合适，在接头处就可以量到电阻，再加上地线上的电阻就会使绝缘的接地装置上产生我们所不希望的电势。在安装地线的时侯要它偶然和其它地线接触这会给绝缘带来不良的影响。绝缘线必须接在配电盘的绝缘母线上，再从配电盘上通过接头和电源地线分别接到仪器系统的各个单元上。绝缘母线可由配电盘上的接地板构成。所用的电线尺寸应使远一点到主配电盘接地处的接地电阻。请与当地的电器检查部门商量所用的电线规格。当多层建筑物中安装了电网处理装置时，应把电网处理装置的外壳与建筑物结构中的钢筋接起来，这样才能减少接地噪声。地线的一端应接到线路处理装置的外壳上，另一端应焊接在近的楼房竖梁钢筋上。把地线接到建筑物的钢筋上比把地线接到地下室单独的接地柱上要好
