【按需设计 球形支座 钢结构支座精工制作】-附近从源头保证品质_客户案例

更新时间:2025-05-28 16:24:02 Tags: 球形支座
  • 【山南 网架钢结构支座_抗震球型钢支座实力工厂】
分享至:
别再错过任何细节!花费一分钟观看球形支座产品视频,让您的购买决策更加明智。
产品参数
产品价格969/个
发货期限7-15天
供货总量9869
运费说明包邮
小起订1
质量等级优等
是否厂家是厂家
产品材质铸钢
产品品牌尚友
产品规格1500KN
发货城市河北衡水
产品产地河北衡水
加工定制定制
产品型号KZQZ球形支座
可售卖地全国
产品重量85Kg
产品颜色红色、灰色
质保时间50年
外形尺寸360*460*84
适用领域网架钢结构工程、市政建设工程、公路铁路建设工程
是否进口
质量认证ISO9001
产品功率50KN
工作温度常温-25℃~+60℃耐寒-40℃~+60℃
产品名称球形支座/球型支座
产品类型双向滑动/单向滑动/固定型
支座压力0.8MN-60MN
支座拉力50KN-500KN
支座水平力200KN
X向位移量±50mm-450mm
Y向位移量±50mm-450mm
转角0.02rad-0.05rad
执行标准GB/T17955-2009(桥梁球型支座)
支痤功能减震抗震隔震,地震发生时对结构起稳定性能
用途避免地震发生时建筑结构的破坏和倒塌
摩擦系数0.03
适用工程钢结构厂家、高速公路桥梁建设单位、铁路建设公司)
品牌建硕
产地河北衡水
产品等级合格
计量单位
长度、宽度和高度可定作
产品认证生产许可证
球形支座,【瑞诚工程橡胶(昌都市分公司)jians3008-75】为您提供球形支座今日新闻,更重要的是,我们实行厂家直销模式,避免了中间环节,从而为客户节省成本,确保您获得具竞争力的价格。欢迎您随时来厂选购,亲身体验我们的产品和服务。联系人:刘经理-18762195566,QQ:1779908777,地址:河北省衡水市滨湖新区彭杜乡王许庄
桥梁上部结构与下部结构相对运动时,球形支座的约束作用会产生水平力和弯矩。因此,可以认为水平力是由于支路各部分相对运动时存在滑动摩擦或滚动摩擦而产生的。 球形支座具有良好的防尘、防水性能,保证摩擦副无腐蚀、无污染。设计寿命长(按100年设计)。球形支座的承载水平力:GD固定支座和DX单向活动支座的ji限方向为设计竖向承载力的10%。由于球形支座的中间钢板和底盆相应地改为球面,摩擦系数降低。其位移是通过在上支撑板和平面之间滑动来实现的。在上轴承上设置导向槽或导向环,以限制它的单向或多向位移,从而可以制造球面单向活动和固定球形支座。球形板和球形之间的滑动可以满足承载角度的需要。 球形支座四角用钢楔将支座底板和墩顶支承垫平。球形支座底板底面应高出墩顶20~50mm,然后检查装配中心线和标高。装配模板。球形支座的侧模应在支架周围支撑,模板两侧沿桥墩横轴的尺寸应大于支撑宽度100mm。灌浆泥浆。用环氧泥浆或补偿收缩泥浆填补螺栓孔与支座底板与墩面之间的空隙。浇筑时,螺栓孔应从一端灌入,另一端排出,以保证不空鼓。
球形支座安装要求 1) 按设计要求和订货合同规定标准对球形支座进行检查,合格后安装。 2) 安装时保证墩台和梁体混凝土强度不低于30MPa,对墩、台轴线、高程等进行检查,合格后进行下步施工。 3) 安装就位前不得松动支座锁定装置。 4) 采用焊接连接时,应不使支座钢体过热,保持硅脂和四氟板完好。 5) 球形支座安装就位后,主梁施工应做好防止水泥浆渗入支座的保护措施。 6) 预应力张拉前应撤除支座锁定装置,解除支座约束。 我公司生产的球形支座主要用于各类桥梁和大跨空间结构,实现比较理想的固定铰和滑动铰支座的功能,能承受较大的竖向力和水平力,并能实现自由滑动和一定程度的转动,可以有效释放结构产生的温度应力,满足在地震中结构可能产生的较大变形,结构紧凑,安装方便,与上部支承结构能很好地共同工作,已应用于国内外多项重大工程。

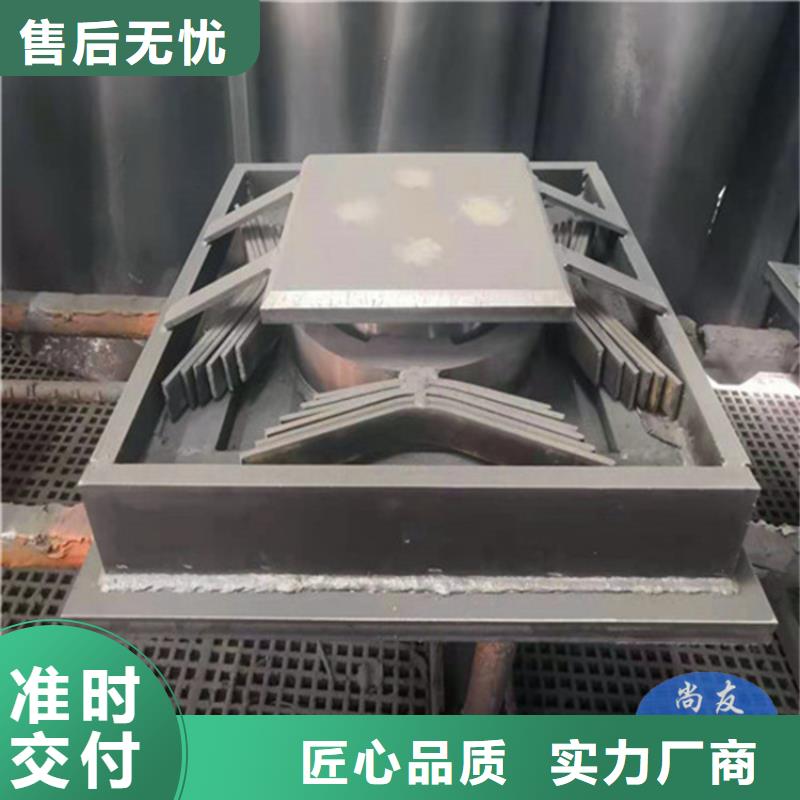

网架抗拔球形支座,球型铰支座,是在QZ球型支座的设计基础上衍变而来的新型减震产品,由支座顶板、不锈钢板、聚四氟乙烯滑板、球冠衬板、支座底板、滑移箱等组成,结构紧凑,能很好地满足上部结构各种荷载(如恒载、活载、风、地震力等)所产生的反力的传迅、转动、移动要求,保证反力合力集中、明确、可靠。网架抗拔球形支座代号KQGZ。 网架抗拔球型支座可承受竖向载荷,有抗竖向拉力的性能,保证竖向地震时上下结构不脱节;具有抗水平力的性能,保证水平地震时结构不脱落;可适应径向、环向的位移要求;可适应任意方向的转角要求;通过球面传力,不出现力的缩颈现象,作用在上、下结构的反力比较均匀;该类支座不用橡胶承压,不存在橡胶老化对支座的影响,使用寿命长。 网架抗拔球形支座传力可靠,各向转动性能一致,不仅具备盆式橡胶支座承载能力大、水平位移大的特点,而且能适应大转角的需要,适用于桁架,连廊,网架,钢结构,膜结构,及宽桥、曲线桥等建筑。
