【天正华意电气设备(亳州市分公司)tianzh3611-75】从事SOE测试仪生产已有7年,我们拥有专业的研发团队和技术支持团队,为您提供售后服务和技术支持,如今已经有很多成功合作案例,联系人:杨经理,地址:平度市平安路2号。

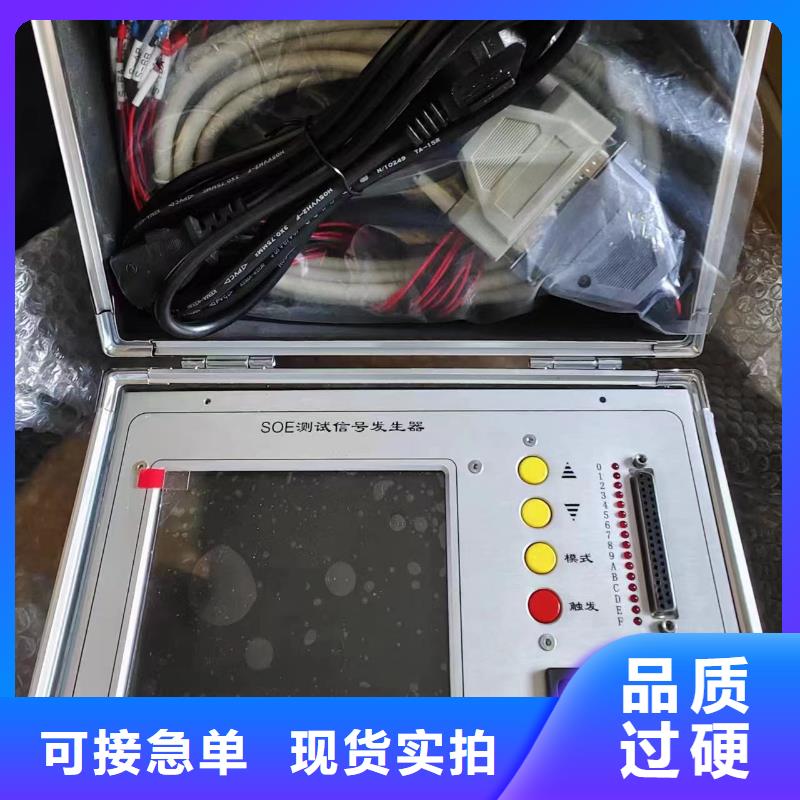

SOE测试仪如下图A所示。2-1-4、本地输出电缆连接完毕后还应将AC电源线连接到AC220V电源上。2-2、本地测试步骤2-2-1、本地首先开TH-16AD电源，然后按显示屏幕上的提示设置时基（触发间隔时间）2-2-2、本地按“触发”键，观察TH-16AD面板上的输出指示灯应被依次点亮，按任意键，或10秒后所有通道的触发被自动复归，指示灯全部熄灭。在这一过程中，SOE输入模板的状态指示灯应与TH-16AD的输出通道指示灯的亮灭变化相一致。这表明所有通道均可被正确触发和复归。否则应检查相应通道的接线是否存在问题。2-2-3、本地确认所有已连接到TH-16AD通道均可被正常触发和复归以后；做好SOE系统侧的记录准备；启动TH-16AD触发输出（触发后TH-16AD可在约5秒后自动复归所有通道）。2-2-4、本地比对SOE系统对触发通道的时间记录和实际连接到TH-16AD的DI通道顺序，分析SOE系统的记录是否准确。单位名称：青岛天正华意电气设备有限公司

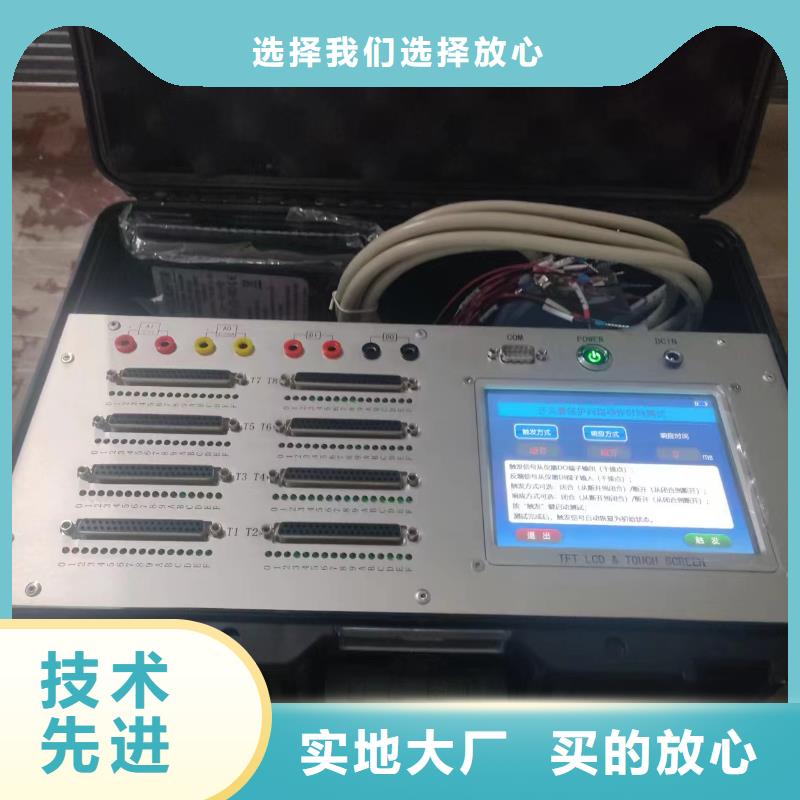

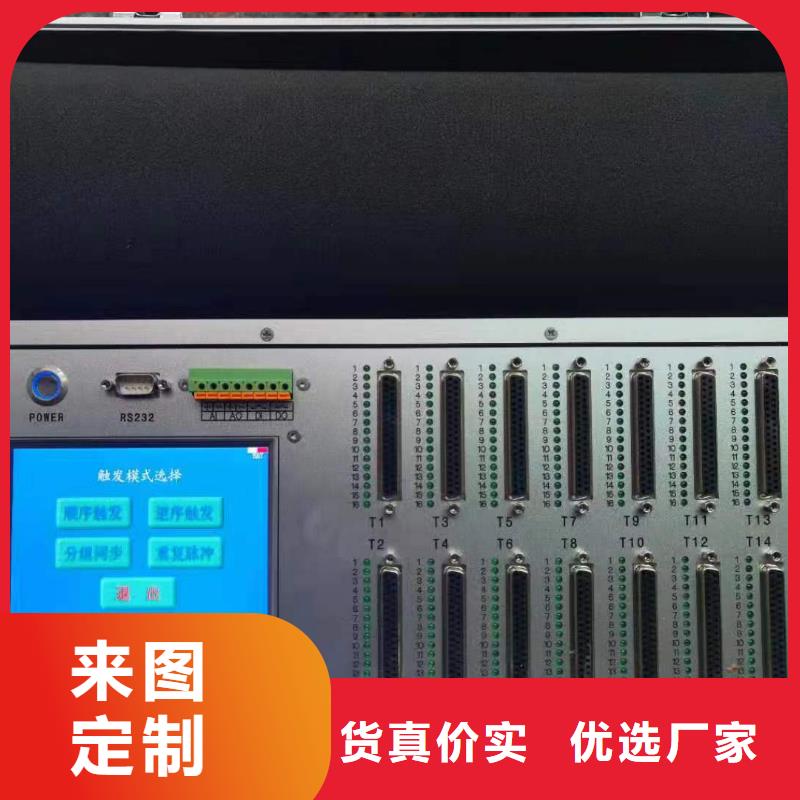

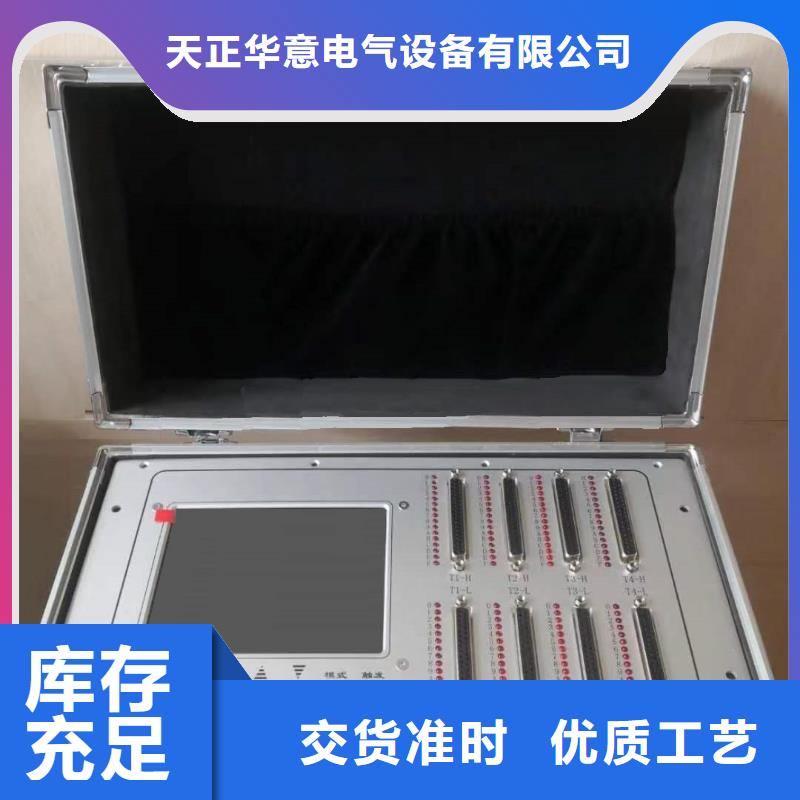

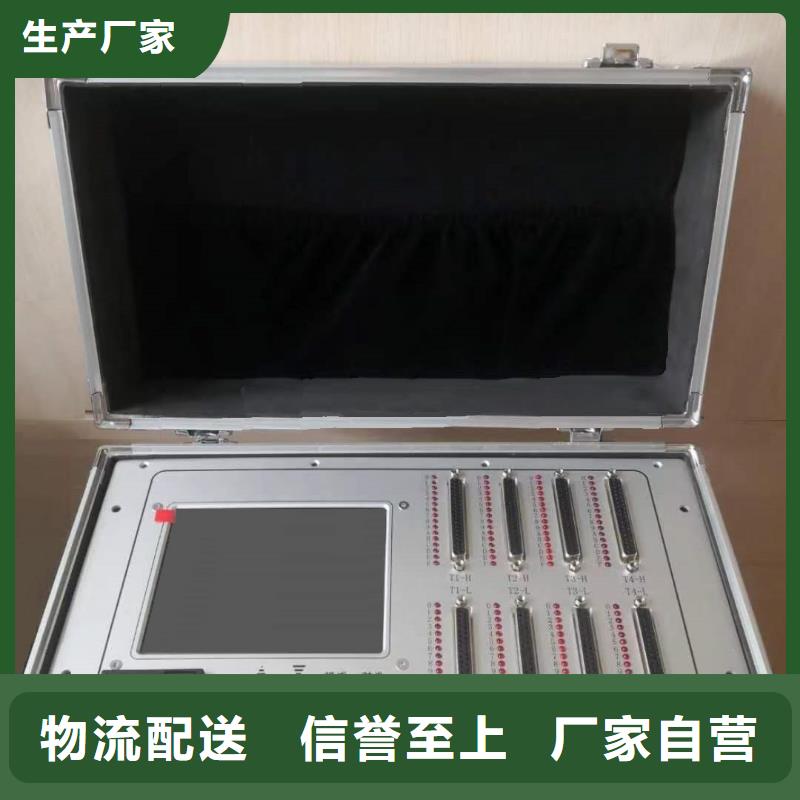

SOE测试仪、当地 SOE测试仪 面板布局（以TH-128为例 见下一页1：外接电源插座(充电插座)2：触摸液晶屏3：电源开关4： 测 试 输出电缆线插座（DB37）5：模拟量输入端(AI)6：模拟量输出端(AO)7：开关量输入端（DI）8：开关量输出端（D0）9：联机通讯接口（RS232） 10.信号输出显示灯4、当地输出插座和通道序号TH-128 多功能型 SOE测试仪 共有 8 个DB37 型输出插座。每个插座包含 16 个输出通道， 共计 128 个 输 出 通 道。每个 DB37 插座内部引脚与通道序号的对应如下图：根据用户使用的不同厂家的 SOE 设备，可选配专用的测试力电缆。其中通用型电缆为出厂标准配置，专用型电缆需用户根据自己使用的 DCS 系统规格单独订购。5、当地触发输出时序图TH-128 SOE测试仪 常规的测试触发方式有顺序触发、当地逆序触发、当地分组同步触发和重复脉冲触发 4 种。需要特殊触发时序的用户，可以使用自定义触发模式，其设置方法详见第四章说明。

SOE测试仪矢量显示界面UA0无谐波 开环电能校验方法: 按【→】键光标进入编辑状态，此时按面板上数字键置数，按【→】键光标进入下一个编辑框,当参数全部设置好后按【Enter】确认并开始校验。有功电能校验和无功电能校验切换方法:按【→】至有功电能处按【Enter】建切换有功或无功按【→】至常数设置常数【Enter】确定按【→】至圈数设置圈数　【Enter】确定按【→】至停止校验按【Enter】开始校验，常数设置范围设置范围（ 脚 : 地 (黑色)有源电能表接线方法无源电能表接线方法7.7参数校准界面此界面为仪器的参数校准，为了保证仪器精度此界面不对用户开放。八、附近遥信盒8.1 开关量输出公用公共端、附近可独立设置断开或闭合的开出量32对各开出量端点自身并不带压，需外接开出电压，外接电压支持范围DC0V～400V各开出量输出不同步时间误差：≤0.1ms 可编程脉冲输出：频率0～500Hz可调，脉宽1ms～65534ms可调8.2开关量输入公用公共端、附近开入量16对，隔离电压500V 兼容空接点和有源接点（DC24V～250V）输入，自动识别有源接点输入极性 承受输入电压为DC400V 开入量动作时间测量误差：≤0.1ms8.3 GPS时钟同步模块授时从右至左排列1、附近2、附近3、附近4、附近51.B码A端；2.B码B端；3.空；4.PPS输出；5.地PPM、附近PPS[] 信号类型：TTL（信号电平：＋5V）8.4 IRIG-B码时钟授时输出信号编码规范：IEEE C37.118-2005、附近IRIG STANDARD 200-04 信号类型： RS-485、附近RS-232、附近TTL（信号电平：＋5V）
