【可定制】的工程施工案例【变压器变比测试仪】 微机继电保护测试仪实力商家供货稳定本地咨询

变压器变比测试仪:【天正华意电气设备有限公司(包头分公司)tianzh3611-75】有3年变压器变比测试仪设计、生产、售后经验,厂家直销、价格合理,可定制,联系人:杨经理-18762195566,QQ:805146545,地址:平度市平安路2号。

变压器变比测试仪参数设置屏在选中‘参数设置’功能时首先进入参数设置屏，如图四所示。在参数设置屏中可见，需设置项目有：试品编号、额定变比、分接总数、等分接级、接线方式、设置日期、设置时间、界面风格。显示屏下一行为提示行，提示操作人员如何进行操作，设置完毕后就按【退出】键返回；各项参数的含义和作用如下：?试品编号：指被测变压器的编号，多可输入6位。?额定变比：指被测试变压器的额定档位的高压侧与低压侧的电压变比值?分接总数：指变压器分接开关总的档位数?等分接级：变压器每档调整的电压百分比?接线方式：预设变压器的接线方式，不影响测试，显示于测试结果中?设置日期：设置当前的日期?设置时间：设置当前的时间?界面风格：改变界面颜色搭配风格，有蓝白和黑灰两种图四、参数设置屏3．三相变压比测试图五、三相变压比测试接线提示屏进行三相变压比测试之前应先进行参数设置，按【设置】键或选择“参数设置”项按【?】进入参数设置屏进行参数设置，设置好各参数后按【退出】键回到主界面选择“三相变压比”测试选项按【?】键进入如图五所示的接线提示屏，操作人员须按照图示进行接线。

变压器变比测试仪斯科特型变的测试接线5．测量逆斯科特型变压器时，仪器高压侧的黄、绿、红三根线分别接变压器高压侧的α、β、n，仪器低压侧的黄、绿、红三根线分别接变压器低压侧的a、b、c,接线正确方可测试。接线图如下图所示：图十八、逆斯科特变压器的测试接线七、电池维护及充电仪器采用高性能锂离子充电电池做为内部电源，操作人员不能随意更换其他类型的电池，避免因电平不兼容而造成对仪器的损害。仪器须及时充电，避免电池深度放电影响电池寿命，正常使用的情况下尽可能每天充电（长期不用在一个月内充一次电），以免影响使用和电池寿命，每次充电时间应在6小时以上，因内部有充电保护功能，可以对仪器连续充电。每次将电池从仪器中取出后仪器内部的电池保护板自动进入保护状态，重新装入电池后，不能直接工作，需要用充电器给加电使之解除保护状态，才可正常工作。八、注意事项1．在测量前要确保被测设备处于停电状态，各测试端子不能接地。2．测量接线一定要严格按说明书操作，否则后果自负。3．测试之前一定要认真检查设置的参数是否正确。4．充电时使用有地线的电源插座。5．不能在过量限的情况下工作。6．严禁高低压接反。九、售后服务仪器自购买之日起1年内，属产品质量问题免费包修或包换。终身提供保修和技术服务。如发现仪器有不正常情况或故障请与本公司及时联系，以便为您安排便捷的处理方案。

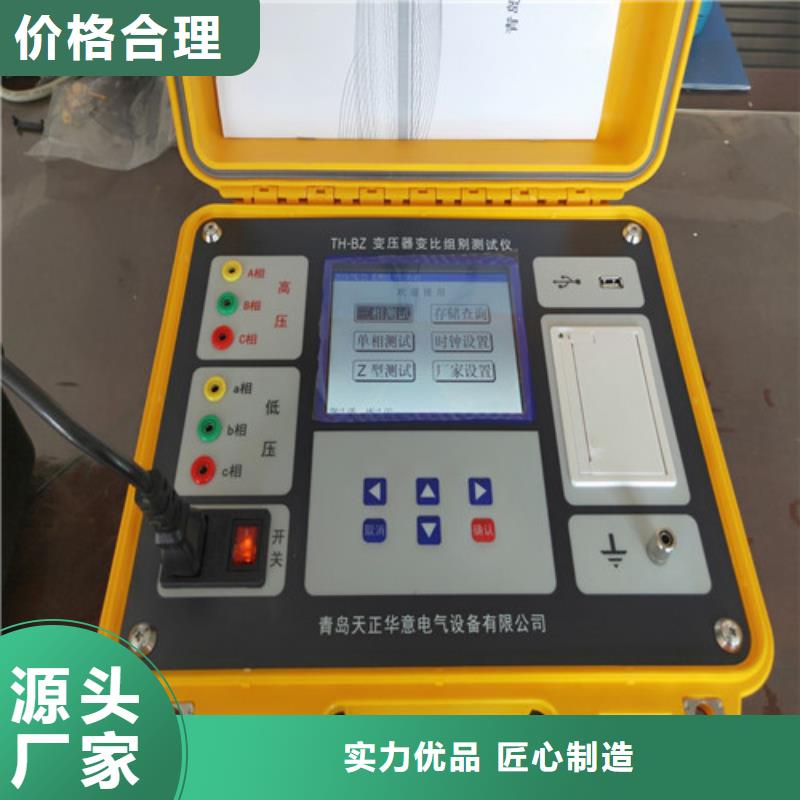

变压器变比测试仪功能模块 说明高压测试端 黄、绿、红3色接线座，分别对应A、B、C三相，和红色测试线带弹棒侧对应连接，测试线另一端有黄、绿、红3色测试钳，对应接被测变压器高压侧的A、B、C三相；单相测试时接黄、绿测试线。低压测试端 黄、绿、红3色接线座，分别对应a、b、c三相，和黑色测试线带弹棒侧对应连接，测试线另一端有黄、绿、红3色测试钳，对应接被测变压器低压侧的a、b、c三相；单相测试时接黄、绿测试线。显示屏 5.6寸超大工业级高亮度彩色液晶屏，显示操作菜单和测试结果。按键 操作仪器用。 “↑↓”为“上下”键，选择移动或修改数据；“← →”为“左右”键，选择移动或修改数据；“确认”键，确认当前操作；“取消”键，放弃当前操作。功能模块 说明电源开关 整机电源开关，开机时拨到“―”位置，关机时拨到“○”位置。电源接口 AC220V电源接口。保险管座与电源接口一体，保险管规格为250V/2A，尺寸20mm×φ5mm，应使用相同规格的保险管。接地端子 仪器必须可靠接地。现场接地点可能有油漆或锈蚀，必须干净。打印机 打印测试结果。USB接口 外接优盘用，用来存储测试数据，请使用FAT或FAT32格式的优盘；在存储过程中，严禁拨出优盘。
