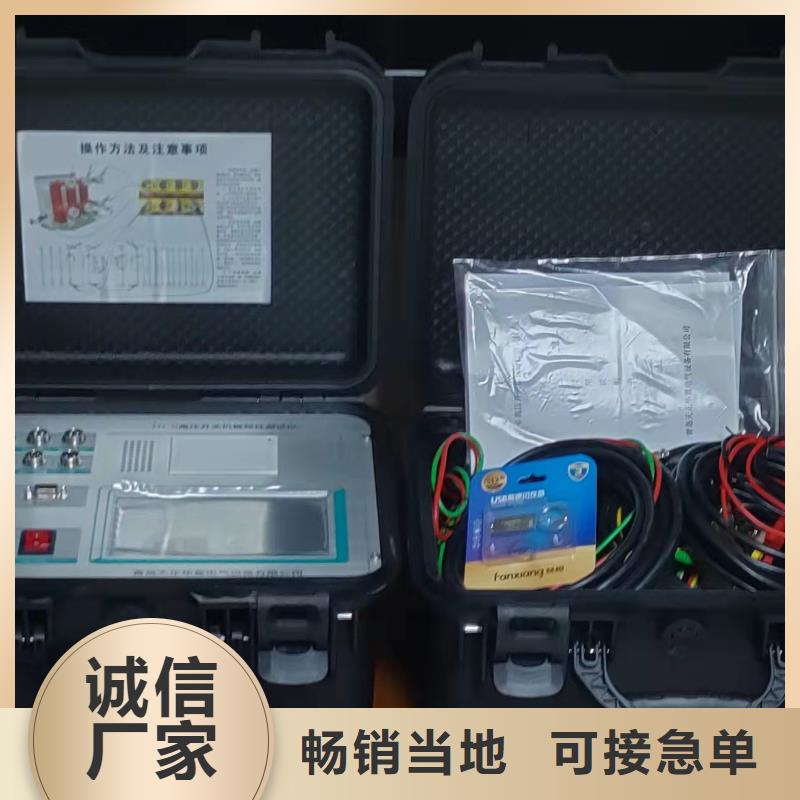

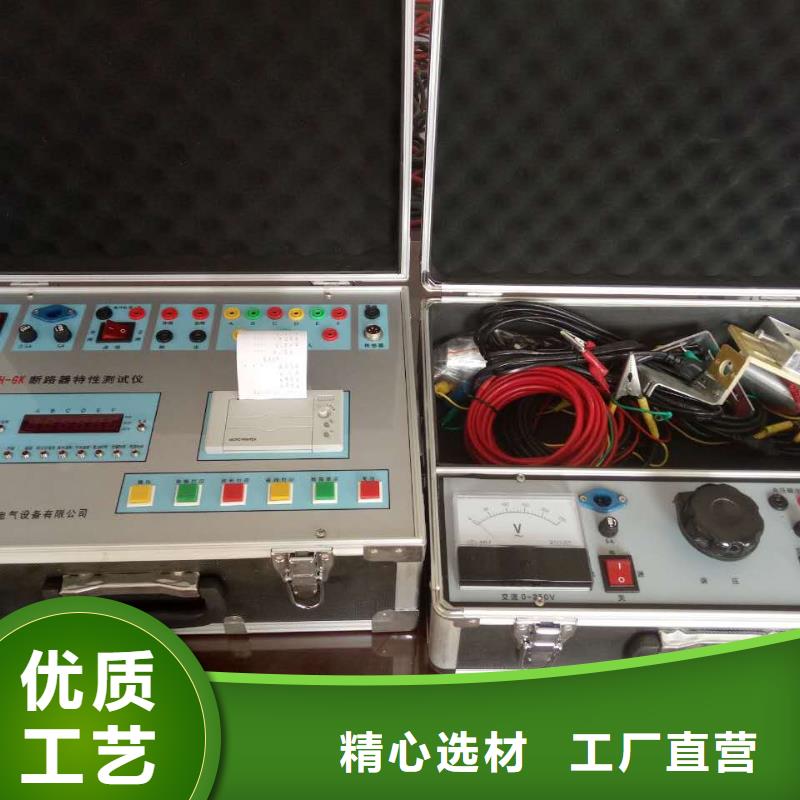

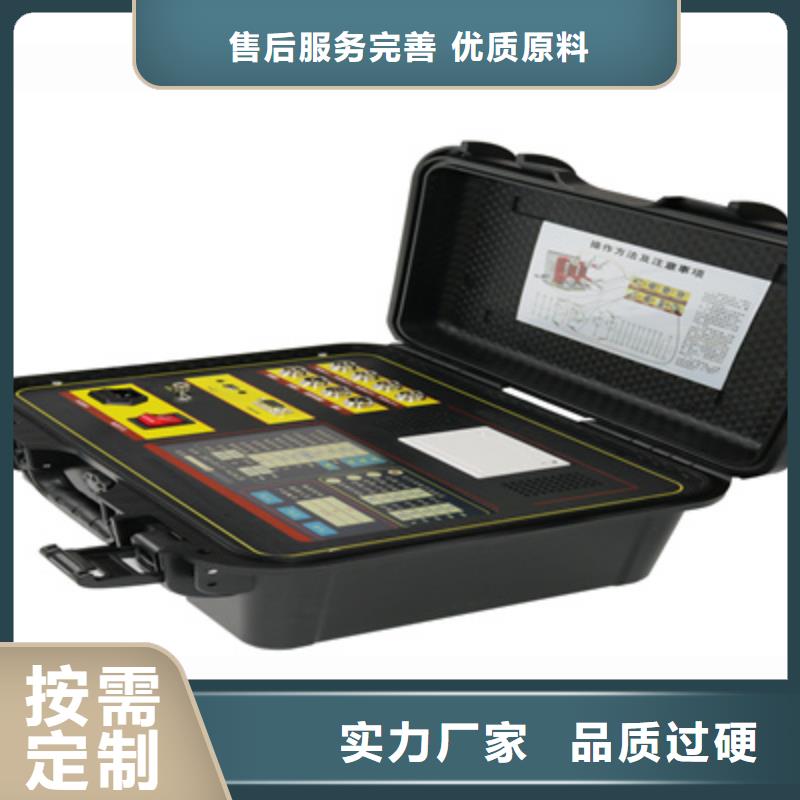

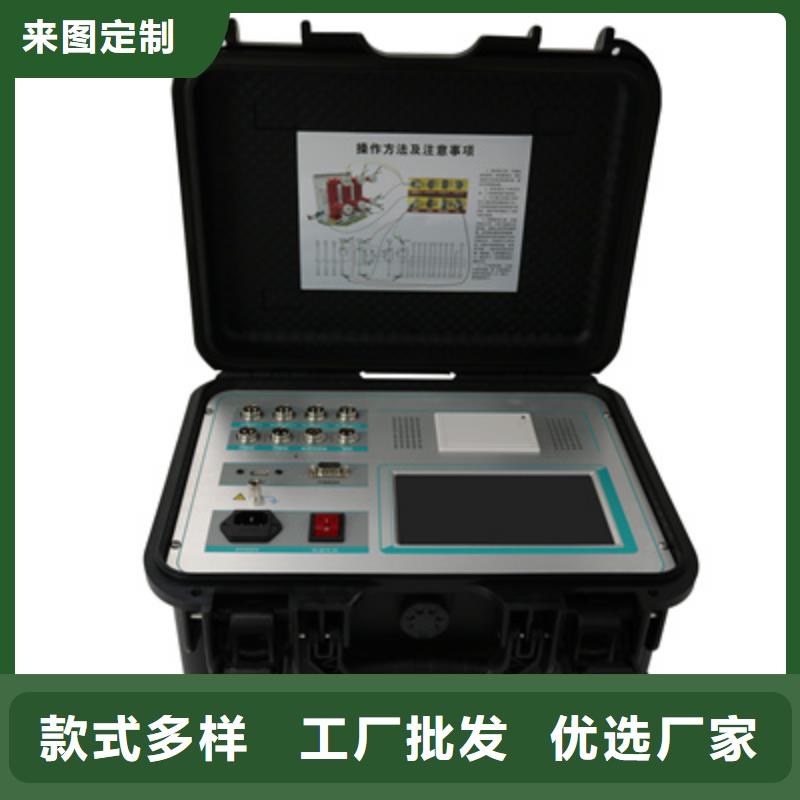

高压开关测试仪 仪器使用注意事项1.使用仪器前请首先将仪器可靠接地，以确保人身及仪器。 2.使用仪器前请检查使用电源是否为交流或直流220V电源，否则可能损坏仪器。 3.仪器在工作时内部有220V直流电流输出，请注意。 4.在使用内部直流电源控制开关分合闸的情况下，试验前请仔细检查控制接线，严禁短路，避免损坏机内直流电源或控制接点。5.各断口线连接必须良好，以免因开关振动影响测试数据。6.仪器内部有220V电压，请不要打开机壳。TH-HAJ高压开关综合特性测试仪断路器线圈分析仪一、概述：随着社会的发展，人们对用电的可靠性要求越来越高，高压断路器在电力系统中担负着控制和保护的双重任务，其性能的优劣直接关系到电力系统的运行。机械特性参数是判断断路器性能的重要参数之一。高压开关综合特性测试仪即（高压开关机械特性测试仪）是依据的《高压交流断路器》GB1984-2003为设计蓝本，参照中华人民共和国电力行业标准《高电压测试设备通用技术条件》第3部分，DL/T846.3-2004为设计依据，为进行各类断路器动态分析提供了方便，能够准确地测量出各种电压等级的少油、多油、真空、六氟化硫等高压断路器的机械动特性参数。高压断路器在电力系统中担负着控制和保护的双重任务，其性能的优劣直接关系到电力系统的运行。机械特性参数是判断断路器性能的重要参数之一。

高压开关测试仪合闸直流电压检查：在仪器处在分闸状态进行检查（不接断口测试线 就是分闸状态，测试界面也会同样显示“分”字，如果A1断口显示是“合”字，表示此断口有故障，请切换到A2断口）。将分合闸控制线接在内触发航插上，请将万用表设置在直流1000V档位，将储能控制线红、黑色线分别接在万用表的红、黑线上。首先在设置菜单中将采集时间延长3秒钟，然后在测试菜单中选择电源联动，点击 开始测试菜单，电压输出。③、分闸直流电压检查：在仪器处在合闸状态下进行检查，将断口线的黄线和黑线夹在一起，再接控制线到内触发，其他的步骤和合闸电压检查一样。④、以上三种方法如果没有电压输出，请将仪器返厂检查维修。请不要自行打开仪器仪表，内部有高压输出危险。 ⑤、应对措施：如果没有直流输出，又急着做试验，请采用外触方式进行测量，完成后再返厂维修。3、开关机构存在保护闭锁（如西门子、ABB开关）处理办法：①使用仪器提供的内电源操作开关合、分闸试验，必须解除闭锁，请现场技术人员或开关厂家人员根据现场控制柜的控制接线图，协助解除闭 锁。②用现场操作电源，用“外触发”方式试验。㈡、仪器做单合、单分测试时，开关动作了，显示断口未动作提示。1、断口线未接好：①、做户内10KV开关时，黄（A）、绿（B）、红（C）接动触头，静触头三相短接后接黑线。②、做户外开关时，黄（A）、绿（B）、红（C）接上端，黑线接地（变电站户外开关另一端已接地）。③、开关控制回路有问题，因为合上之后又马上分开了，请检查开关的回路再做实验。㈢、打印机能走纸却不能打印文字、图形1、打印纸安装反了处理办法：重新正确安装热敏打印纸。2、热敏打印机加热头坏了处理办法：返厂维修热敏打印机加热头。

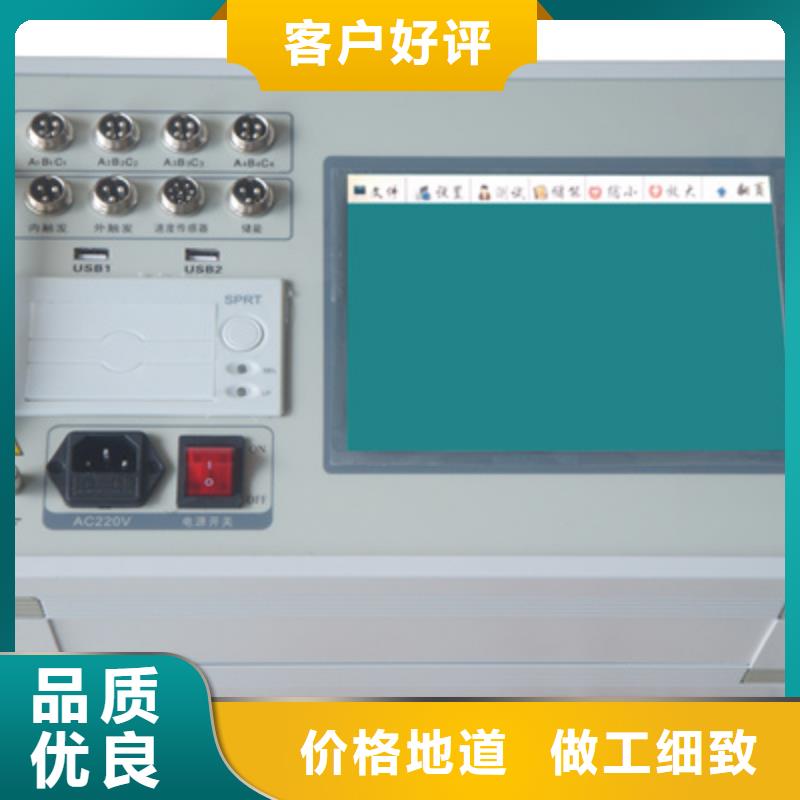

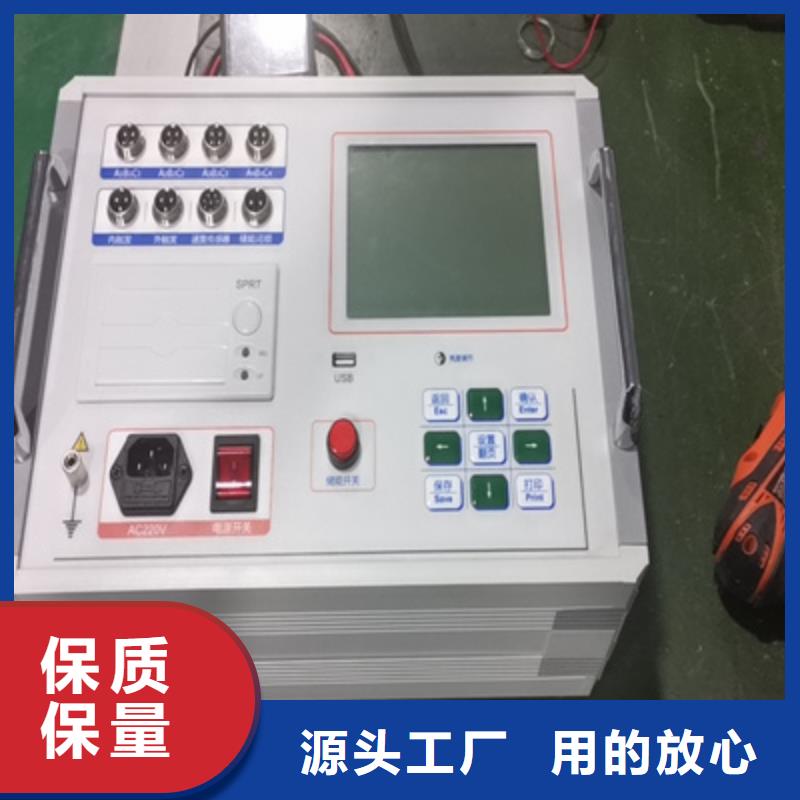

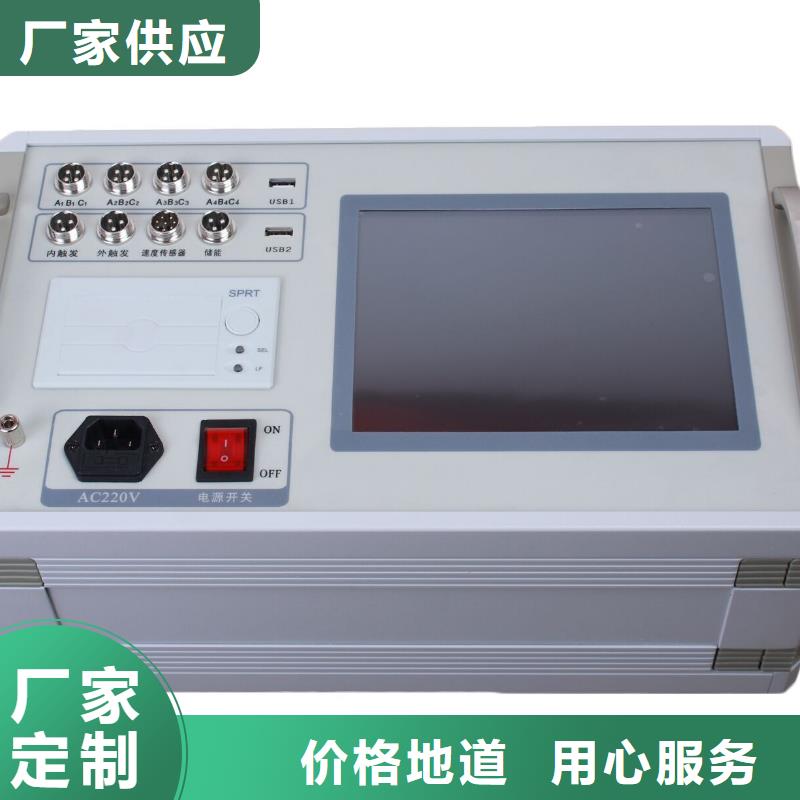

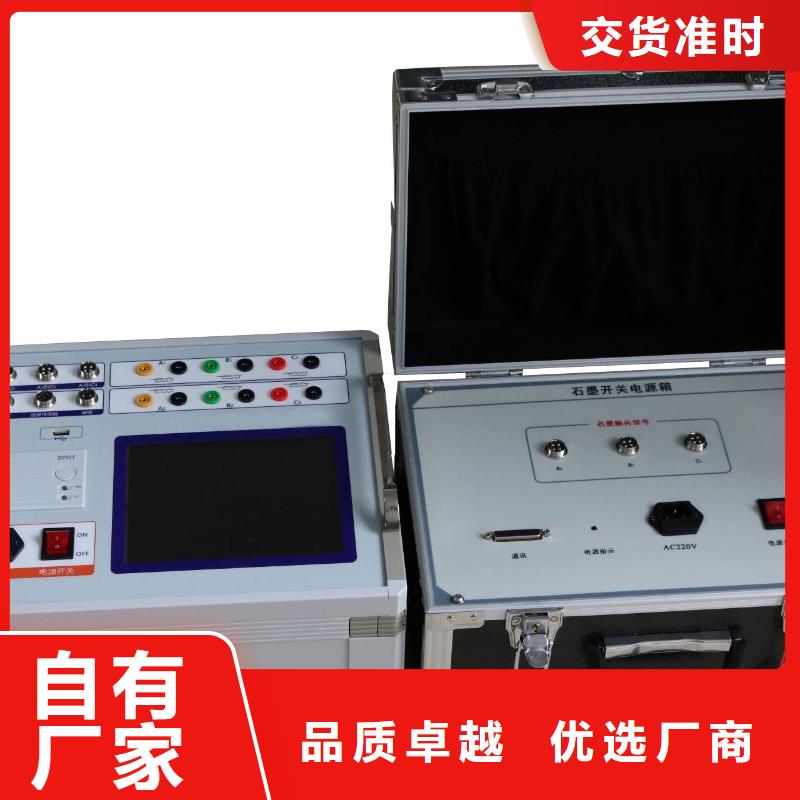

高压开关测试仪仪器特点：⑴、8.4寸彩色大屏，windows操作系统，人性化操作界面，界面直观，触摸屏，便于现场操作人员使用。⑵、高速热敏打印机，方便现场打印测试数据。⑶、机内集成式操作电源，无须现场二次电源，现场使用方便快捷。可提供AC/DC15～260V可调电源，电流20A。手调整定分、合闸线圈的动作电压值。⑷、配备直线传感器、旋转传感器以及支架、专用固定多功能接头，安装极为方便，简捷。 ⑸、适用于国内外生产的所有型号的SF6开关、GIS组合电器、真空开关、油开关。⑹、开关动作一次，得到所有数据及图形。⑺、主机可存储六千组现试验数据（可扩展存储卡），机内实时时钟，便于存档。⑻、配备U盘接口，可直接把数据保存到U盘，上传到计算机进行分析、保存。⑼、同时可测6路金属触头断口、3路主断口和3路辅助断口。⑽、内含包络线，通过一台开关测试的数值，生成标准包络线，进行分析对比，还能进行开关震动频率分析。⑾、内部抗干扰电路可满足500KV变电站内可靠使用。三、主要技术参数：1．时间测量：6路 固有分闸（合闸）时间分闸（合闸）相内不同期分闸（合闸）相间不同期之差合闸（分闸）弹跳时间（弹跳次数）内触发测试范围：0.01ms～20000ms，999ms内分辨率：0.01ms。外触发测试范围：0.01ms～200s，999ms内分辨率：0.01ms。在1000ms以内准确率：0.05％±1个字2．速度测量：刚分（刚合）速度指定时间段（行程段或角度段）平均速度3. 测速范围：1mm传感器 0.01～25.00m/s，0.1mm传感器 0.001～2.50m/s360°角度传感器 1周波/ 0.25°4．行程测量：动触头行程（行程）接触行程（开距）超行程过冲行程或反弹行程5. 测量范围：直线传感器：50mm，测量范围：0-50mm，分辨率:0.1mm。360线传感器：360о，测量范围：0-1000mm，分辨率:0.25о。6.仪器电源：AC220V ± 10％；50Hz ± 2％7．交直流电源输出:DC15～260V连续调，DC110V≤30A（短时），DC220V≤ 20A(短时)。
