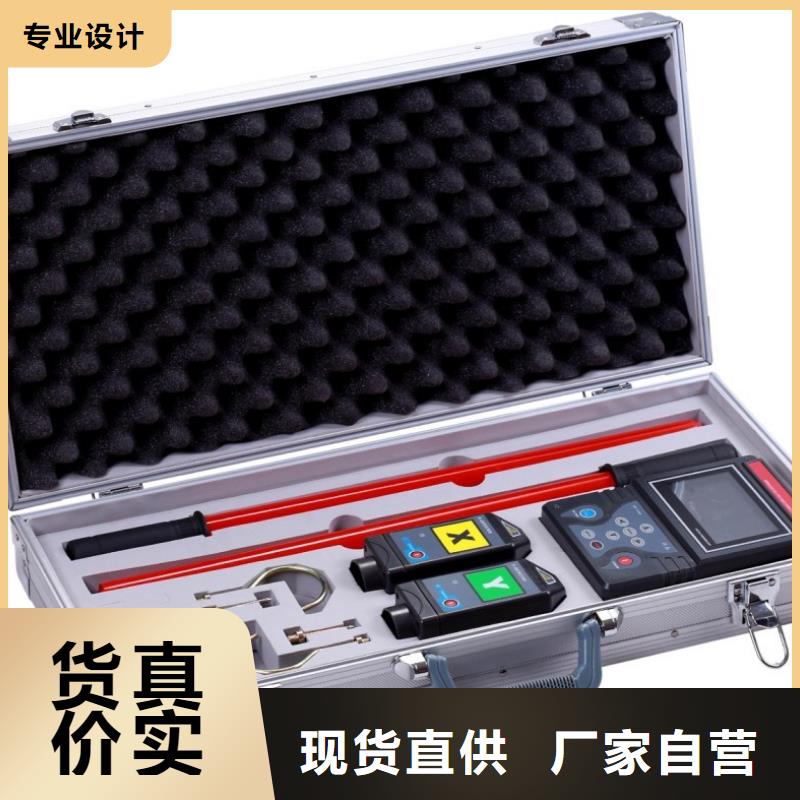

无线核相器高压！危险！操作者须经严格培训并获得相关高压操作认证才能使用本仪表进行现场测试。 操作者必须完全理解手册说明并能熟练操作本仪表后才能进行现场测试。 测试时，严禁同时钩住2条裸导线，会引起2条裸导线短路，禁止。 被测线路电压超过600V时须连接绝缘杆使用。 严禁用本仪表接触测试超过35kV的裸导线或汇流母线(可接触测试35kV及以下的裸导线或汇流母线，或110kV以下具有绝缘外皮的线缆)。 非接触式核相：探测器逐渐靠近导线核相，不用接触导线。 首次使用应对绝缘杆做耐压试验，必须使用合格的绝缘杆。 请使用专配绝缘杆连接该仪表。 仪表连接好伸缩绝缘杆后要轻拿轻放，避免与地面冲击造成损坏。 请勿于高温潮湿，有结露的场所及日光直射下长时间放置和存放仪表。 长时间不用仪表，请定期给电池充电或取出电池。 更换电池，注意极性，若无法更换，请联系厂家。 拆卸、维修本仪表，必须由有授权资格的人员操作，并定期保养。 若本仪表及其他部件有损伤，请禁止使用。 由于本仪表原因，继续使用会带来危险时，应立即停止使用，并马上封存，由有授权资格的机构处理。 建议绝缘杆每年至少进行一次绝缘强度测试。一. 简介TH320全智能无线高低压核相仪又名全智能无线高压语音核相仪、无线高压核相器，简称核相仪或核相器，由无线接收器、探测器、伸缩绝缘杆等组成。接收器采用3.5寸真彩液晶屏，同屏显示核相结果、相位、频率、向量图指示，有“X信号正常、Y信号正常、同相、异相”等语音提示，清晰直观。空旷地面核相距离可达160m远，能对1V～550kV的电压线路全智能核相，其中35kV及以下的裸导线可以直接接触核相，35kV以上的裸导线采用非接触式核相，非接触核相是将探测器逐渐靠近被测导线，当感应到电场信号时就可以完成核相，这样无需直接接触高压导线，更加！本核相仪同时具有高压验电器、高压相位表、高压相序表的功能，可以用于验电、相序测试，变压器组别判断，可以对环网柜、开关柜二次进行核相。

无线核相器无线高压核相仪（以下简称“仪器”）用于两条高压线路并网或环网核相。仪器适合6～220kV交流输电线路带电作业和二次侧带电作业，具有高压验电功能。仪器采用无线传输技术，操作可靠，使用方便，克服了有线核相仪的诸多缺点。二、工作原理仪器由2个发射器和1个接收主机组成。发射器可以判断线路是否带电，测量线路相位和频率。核相时，X和Y发射器将测量的数据通过无线电发送给接收主机，接收主机依据发射器测量的数据计算两线路相位差值，判断同异相。三、事项 1、现场测试时，应按电力部门高压测试距离标准进行操作。 2、标准配置绝缘杆3米，对应电压等级为 ≤ 220kV。如测量线路电压高于220kV时，请使用长度大于3米的绝缘杆。注意：发射器使用3.7V可充电锂电池，请不要更换其他电池。

无线核相器规格功能无线高压相电压、对地电压、电压等级、频率、验电测试；高压电气设备表面交流等电位电压测试；电场判断等电源采集器：DC 3.7V可充锂电池，充满连续工作约8小时接收器：DC 8.4V可充锂电池，充满连续工作约8小时测量方式测试电压：接触测试，65kV以下裸导线可以接触线路测试验电测试：非接触验电，65kV以上裸导线采用非接触式测试传输方式433MHz无线传输传输距离直线距离约100m显示模式3.5寸真彩液晶显示LCD尺寸73mm×55mm；显示域69mm×52mm金属探钩金属探钩可挂线缆外径68mm量程范围对地电压测试：0～65kV（线电压＝对地相电压×1.732）验电范围：0～500kV（超过65kV的裸导线采用非接触验电）频率：45.0Hz～55.0Hz分 辨 率1V（0V～2000V）0.01kV（2.00kV～20.00kV）0.1kV（20.0kV～65.0kV）0.1Hz电压精度电压测试：±2％±5dgt （0～65kV，采集器周围0.5m范围内无电场干扰；23℃±2℃；70％Rh以下）频率精度±2Hz（0.1kV～65.0kV）电场干扰采集器周围0.5m范围内不能有电场干扰，若0.5米范围内有10kV电场干扰引起的误差增加约2倍采样速率2次/秒数据存储5000组绝缘杆尺寸约4.2m (5节，连接好的总长)包装尺寸长宽厚1000mm×210mm×110mm仪表尺寸采集器：长宽厚275mm×105mm×52mm接收器：长宽厚250mm×100mm×45mm线路电压65kV以下的裸导线可以直接接触测试；65kV以上的裸导线只能非接触式验电；也可以直接对65kV以上具有完好绝缘外皮的线路接触验电接触测试接触测试电压时，采集器连接金属探钩或探针，需金属探钩或探针良好接触裸导线，以保证测试电压的准确性蜂鸣提示当感应电压或检测电压高于20V时，采集器内部蜂鸣器才发出“嘟--嘟--嘟--”的蜂鸣声，提醒注意数据保持数据测量模式下按HOLD键保持数据，再按HOLD键取消保持数据查阅进入数据查阅模式后，箭头键翻阅所存数据退出功能按ESC键退出当前功能界面，返回上级目录无信号指示当接收器没有收到发射信号时动态显示“----”符号自动关机开机约15分钟后自动关机电池电压电池图标显示实时电量，当电池电压过低时，显示空心电池图标，提醒充电仪表质量采集器：230g(含电池)接收器：410g(含电池)总质量：4.6kg(含绝缘杆及包装)工作温湿度-10℃～40℃；80％Rh以下存放温湿度-10℃～60℃；70％Rh以下无线干扰无433MHz同频信号干扰绝缘强度绝缘杆：AC 110kV/rms(绝缘杆全部连接两端之间)采集器
