曲靖变压器油色谱在线监测系统系统运行可靠采用了基于权限的用户管理，使系统具有很强的鲁棒性，同时使系统用户管理更富有人性化。7、强大的平台支撑软件运行于目前流行的微软NET 平台，、稳定，具有较强的可扩展性。8、数据显示生动形象，报表实用、美观用户界面友好，操作方便。配置要求硬件运行环境?CPU：奔腾1000MHz以上?内存：512M以上（1G以上）?显示卡：标准VGA 256色显示模式以上（SVGA 16位色以上显示模式）?显示器：支持分辨率1024 X 768及其以上?网卡：支持TCP/IP协议的网络接口卡（网卡）软件运行环境IE 浏览器5.0及以上服务器端配置?Windows 2000/ XP/2003等操作系统平台?Microsoft SQL Server2000（SP4）企业版数据库?Internet信息服务(IIS)，版本5.0及以上?Microsoft .Net Framework2.06.1启动软件与登陆软件采用了基于权限的用户管理机制，只有经过授权的用户才能使用本系统。普通用户只能查看系统的参数设置、浏览监测数据以及使用其他基本功能，只有高级用户才具有修改系统的有关参数配置、进行用户管理等权限，这样在很大程度上确保了系统长期稳定、可靠地运行。如图6.1为本软件的登录页面。图6.1 系统登录页面图6.2系统主运行页面6.2 检测组份选择本系统软件为满足不同用户对检测指标的不同要求，专门设计了组份选择功能。组份选择功能在主界面上点击F3功能键即弹出如图6.3所示对话框。本软件提供了七种气体、总烃、微水、氧气的选择。当组分选择栏内的组分处于选中状态时，则在数据显示与处理时区显示该组分的数据，默认情况下，组份选择栏内氢气、一氧化碳、甲烷、乙炔均处于选中状态，其余处于未选中状态。图6.3组份选择功能页面

曲靖变压器油色谱在线监测系统光纤通讯采用光纤通讯，需配置交换机、光纤转化模块与单模光纤。光纤长度按现场实际测量配置。4控制屏宽800mm×深600mm×高2260mm，需在订购前指定颜色5控制后台工控机按项目配置台12、按独立项目配置N表示该项目安装现场数据采集器的台数。序号设备名称规格型号外形尺寸单位数量备注标准配置1现场数据采集器720×420×1400mm台N2循环油管紫铜管外径6mm米N＊303安装法兰由采购商或用户提供尺寸，生产商加工。生产商可提供标准法兰图。个N＊24球阀不锈钢外径6mm，通径4mm个N5不锈钢减压器15-2.5kg/cm2个N6载气管不锈钢管外径3mm，通径2mm米N＊0.57载气纯净空气15L/瓶瓶N＊28网线屏蔽线箱N9系统软件光盘套N10产品使用手册本N11检验报告单份N12保修凭证份N非标配置1微水检测芬兰维萨拉TMM162套N非标配置配项生产商按市场优惠价提供2动力电缆3×1.5mm，铠装屏蔽电缆。长度按现场实际测量配置。3光纤通讯采用光纤通讯，需配置交换机、光纤转化模块与单模光纤。光纤长度按现场实际测量配置。4控制屏宽800mm×深600mm×高2260mm，需在订购前指定颜色5控制后台工控机按项目配置台15.2安装要求1、基本安装要求 1）、通常情况下，采用异口方式实现变压器油从变压器本体至现场主机的闭路循环。

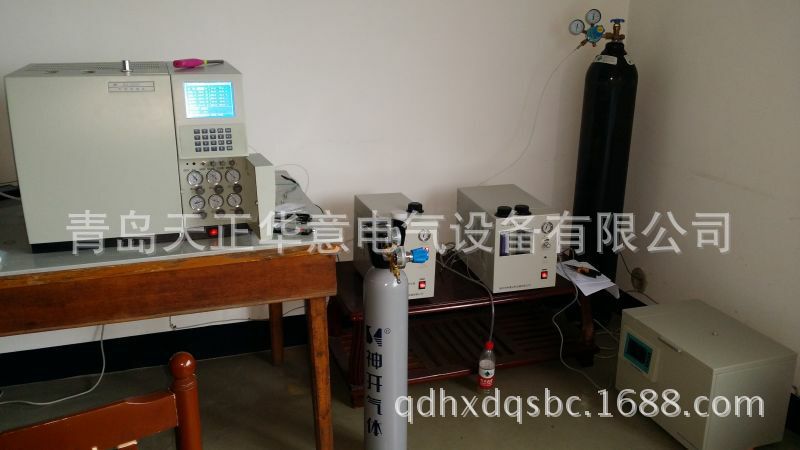

变压器油色谱在线测试系统质量优曲靖 <曲靖>天正华意电气设备有限公司

曲靖变压器油色谱在线监测系统 由流量曲线图对应相应的流量（仅做参考）。辅助气有尾吹1、尾吹2。通常用于双FID的尾吹气。用于调节毛细柱FID操作尾吹气、ECD尾吹气，也可用于填充柱的尾吹气等操作。由流量曲线图对应相应的流量。氢气分为氢气1和氢气2， 经稳压、稳流阀调节流量，压力表指示，由流量曲线图对应相应的流量，并与检测器1和检测器2分别连接。空气分为空气1和空气2，经稳压、稳流阀调节流量，压力表指示，由流量曲线图对应相应的流量，并与检测器1和检测器2分别连接。2、色谱柱室变压器油色谱仪柱室内风扇、加热丝、感温元件位置图变压器油色谱仪采用大柱室结构，多可同时安装三根色谱柱，并可同时使用。柱室炉门为悬挂式结构。由机械结构控制锁定开关，炉门右下角向上按开门按钮，既可打开柱室门。柱室内有风扇、加热丝、感温元件和不锈钢室体等组成。柱室后安装有微机控制的柔性后开门装置，当柱室降温或近室温操作时，控制系统自动控制其开启角度，并相应的控制进、排风量，达到控温目的。该结构控制精度高，升、降温速度快，能实现真正意义上的近室温操作。3、汽化室变压器油色谱仪共有3个进样口：１、在同一个加热模块上配有两个填充柱进样口（填充柱进样口1与填充柱进样口2）；可实现柱头进样、玻璃内衬进样。２、在另一个加热模块上配有带隔膜清扫功能的分流/不分流毛细管专用进样口。可实现分流/不分流进样操作。汽化室位于主机炉体上方左侧。见图四图四 变压器油色谱仪上部府视图 进样器、检测器布置图变压器油色谱仪填充柱汽化室结构示意图如下：

曲靖变压器油色谱在线监测系统本仪器带有断流保护功能，在仪器的入气口压力低于0.1MPa时，仪器将自动降温，进入停机程序。5、待温度恒定（准备灯打对号）时，打开工作站或数据处理设备，用仪器面板上的调零旋钮将基线调至10mV（有数字时时显示）以内，待基线稳定后即可进行分析。6、灵敏度及稳定性测试测试条件：色谱柱：5％SE—30，chromosorbwAM，DMCS担体，60-80目，柱长2米，不锈钢柱；柱温80℃，汽化120℃，热导检测器120℃，桥流130-160mA，先选150 mA样品苯，进样量0.3μL。稳定性： 160mA桥流，基线漂移≤0.5mV/h。灵敏度：S＝ 1.065·h·W1/2·FC mv·ml/mgW h ·W1/2- 峰面积（mV·min）Fc-载气流速（ml/min）W-进样量（mg）例如：苯峰面积2700mV．S柱后流速50ml/min进样0.3ul，苯比重0.88S＝ 2700mV．S×50ml/min0.88mg/uL×0.3ul8522mv·ml/mg＝ 第六章氢焰检测器（FID）的安装和使用工作原理：在FID中分别由收集极与极化极组成一高压静电场，FID喷嘴喷出的H2与氧气被点燃后会产生一个高温火焰，在高温火焰的作用下，从柱后流出的有机物会被离子化，由于产生离子化的部位在高压静电场内，正离子移向收集极（负极），负离子和电子移向极化极（正极），从而就形成了微电流信号。当然H2、N2和AIR是无机气体不会被离子化，所以如果柱后无有机气体流出，FID就无微电流信号。其工作原理图如下：特点：灵敏度高，死体积小，应答时间快，除载气外还需引入空气和氢气，对性气体和水无信号。适用范围：1.FID是通用型检测器，应用面十分广泛。分析沸点在400℃的有机化合物。如烃类分析、农药分析、化工分析、食品和环境科学分析等。2.能直接用于各种口径的毛细管色谱柱分析。

<曲靖>天正华意电气设备有限公司 变压器油色谱在线测试系统质量优曲靖

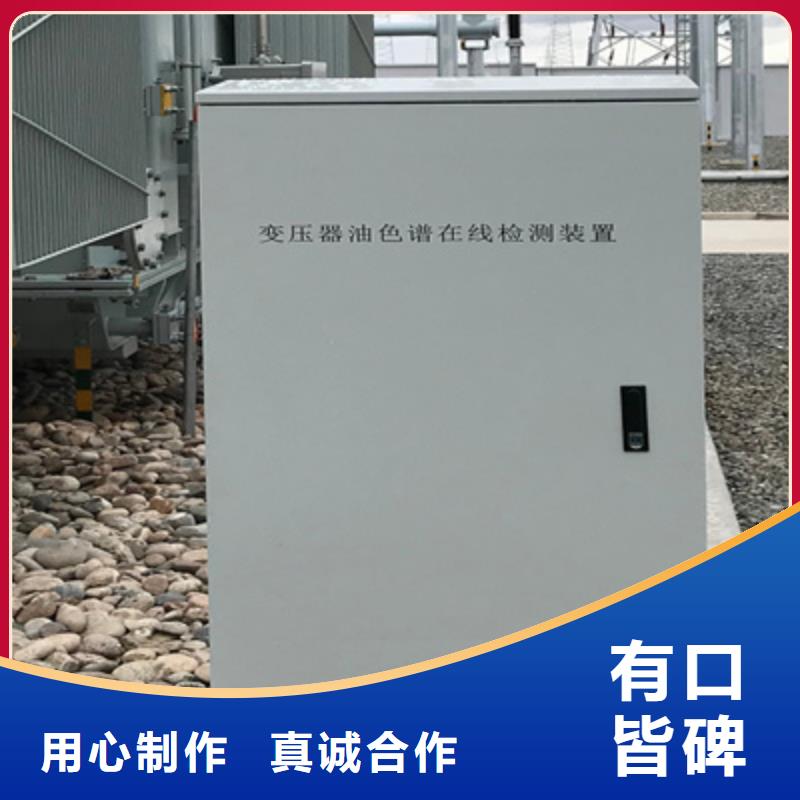

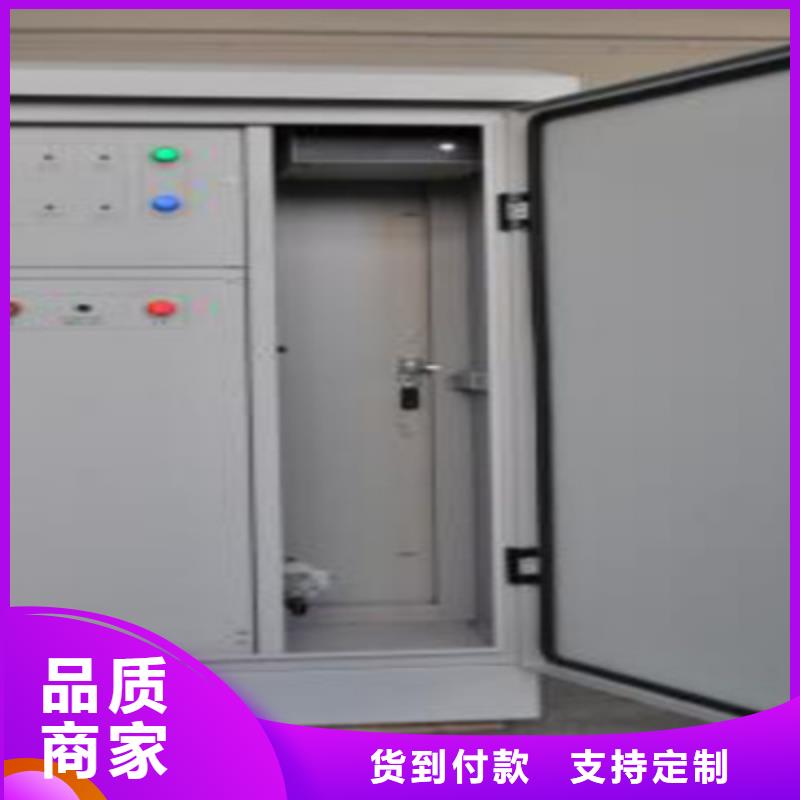

曲靖变压器油色谱在线监测系统油气分离单元采用真空与电磁振荡相结合的脱气方法，将气体从油中分离出来，并导入定量室。3、载气单元为色谱检测提供流速、流量恒定的流动相，保证色谱分离的准确性和稳定性。4、色谱检测单元采用复合型色谱柱及基于集成传感技术的检测器，实现多组份气体的分离和检测。5、控制与数据处理单元按照工艺流程实现对控件的顺序控制，实现载气调节、温度控制，完成信号调理、转换和数据计算。6、通信接口单元按照TCP/IP、IEC61850通信协议，将数据信息上传至过程层网络。3.5数据通信功能装置适用于符合TCP/IP、IEC61850标准的全智能变电站，气体组份浓度、载气压力状态、二维谱图等数据信息采用MMS方式传输至过程层网络。装置可提供两路电气以太网接口，用于与变压器状态监测主IED通讯，或者将数据信息直接上送站端一体化信息平台。4硬件结构4.1结构与安装图4-1外形尺寸现场数据采集器外形尺寸为：1400×720×420mm4.2面板说明1、运行指示：装置主CPU运行指示，常开状态。2、控制指示：装置各部件运行指示，常开状态。

<曲靖>天正华意电气设备有限公司
<曲靖>天正华意电气设备有限公司

曲靖变压器油色谱在线监测系统 等基线稳定后即可进样分析：适当调整柱室温度及柱前压，使出峰正常。条件参照：将柱室温度设定在被分析的试样沸点附近，汽化、检测器温度高于柱室温度20℃—50℃。降低柱温，分离变好，保留时间加长；升高柱温，分离变差，保留时间缩短。降低柱前压（减小载气流量），分离变好，保留时间加长；升高柱前压（增大载气流量），分离变差，保留时间缩短章　　概 述色谱分析技术是一种多组分混合物的分离、分析技术。它主要利用样品中各组份的沸点、极性及吸附系数在色谱柱中的差异，使各组份在色谱柱中得到分离，并对分离的各组分经检测器进行检测，从而对多组分混合物进行定性、定量分析。由于该分析方法有分离效能高，分析速度快，样品用量少等特点，因此已广泛地应用于石油化工，生物化学、医药卫生、卫生检疫、食品检验、环境保护、食品工业、医疗临床等部门。气相色谱法在这些领域中解决了工业生产的中间体和工业产品的质量检验、科学研究、公害检测、生产控制等问题。变压器油色谱仪是一种高性价比、多功能、经济实用型精密仪器。仪器采用三柱三气路操作系统，基本型配制有氢火焰离子化检测器（FID）和热导池检测器（TCD）。变压器油色谱仪采用微型计算机和集成电路控制，中、英文界面，自动化程度高、可靠性好操作参数键盘设定。仪器具有掉电保护、文件存储及调用功能。仪器采用大屏幕液晶显示，显示内容丰富、直观。仪器的检测器及其控制部件采用即插即用控制模式，操作简单方便。

<曲靖>天正华意电气设备有限公司 变压器油色谱在线测试系统质量优曲靖

曲靖变压器油色谱在线监测系统 当您对本公司仪器感到满意时，请向您的朋友！当您对本仪器有宝贵意见和建议时，请您一定要与我们联系，本公司定竭尽全力给您一个满意的答复。再次感谢您对我公司的支持！ 仪器的基本操作要求1、电源要求： 电压：220±10％频率：50±0.5Hz功率：≥3000W接地要求电阻：＜0.1Ω2、气源要求： 氮气：99.995％氢气：99.995％空气：干燥无油3、氢火焰离子化检测器（FID）基本操作要求载气： 流量 50ml/min(30—80 ml/min)氢气： 流量 30ml/min(25—40 ml/min)..空气： 流量 350 ml/min(250—500 ml/min).4、 热导池检测器（TCD）基本操作要求? 开机前应先通载气30min，流量50ml/min，然后开机加热?流量校正，两出口流量偏差≤1％?根据分析要求，设定桥流值的大小?用氮气作载气时，桥流相对氢气作载气时要适当减小特别提示：先通载气，再开机升温！变压器油色谱仪快速安装指南1．打开包装箱，抬出色谱仪，放到工作台上。检查外观应完好，对照合同，物品及附件应齐全。2.连接好气路：TCD仅将H2接到色谱仪的载气入口即可。FID/FPD/NPD要将高纯N2/H2/Air接到色谱仪的对应的入口上，切勿接错。ECD 仅将99.999％的N2接到色谱仪的载气入口即可。本仪器对三种气源减压阀输出压强要求为：载气（N2）：0.4MPa 氢气：0.26MPa 空气：0.4MPa(不论用多大流量的气，三个压力固定不变！)3.将色谱柱接到对应的检测器上，通载气，试漏。安装并打开工作站，将信号线接到对应的控制器上。检查工作站与对应的检测器应工作正常。4.接好地线。开机—升温—应正常；不用的温度设为“0”并设置为“关”。合理设置对应检测器的参数。外部事件的初始状态均应设为“关”。5.FID要点火；TCD加适当桥流（不得大于160mA），并按加桥流按钮，桥流灯亮；FPD点火-加高压；NPD加铷珠电流至铷珠暗红色；ECD加脉冲电流（1nA）。6.看基线—调零。

<曲靖>天正华意电气设备有限公司
变压器油色谱在线测试系统质量优曲靖

曲靖变压器油色谱在线监测系统功能键说明系统运行主界面主要功能键有系统、操作、用户管理、局站设置、增加设备、设备、退出等。系统功能键主要涉及用户管理、局站设置、数据维护；操作功能键涉及增加、设备、报警列表。以下对各项功能做逐一说明。6.3.1用户管理用户管理是用户提供权限设置的功能设计。如图6.1。系统默认分配一个管理员权限的帐号，用户名：admin，密码：333，该账户为系统权限的帐户，不能，只能修改密码，管理员角色是系统权限的角色（admin帐号具有超级管理员角色），被分配给工程安装人员使用。如果用户名和密码都为空，则登录的用户被认为是管理员用户，该用户拥有管理员角色的权限。不同权限的用户登录本系统显示的操作界面会有所差别，本手册没有特别说明，以下的说明默认情况下都是以admin管理员身份登录而展开的。图6.4用户管理功能界面6.3.2局站设置本软件通过局站设置功能键定义受检变压器站的具体信息， 实现受检变压器的添加功能。本使用手册以TCP/IP通讯方式说明说明受检变压器的添加。局站设置 数据维护数据维护主要实现数据的备份与还原功能。

曲靖变压器油色谱在线监测系统此参数的设定将直接影响系统检测性能与检测结果。一般情况下，该参数在出厂前一调试设定完毕，现场无需重新设定。如出现变故，需重新设定，必须在相关专业技术人员的监护下操作。模式设置主要用来设定采样开始时间与采样周期，用户可根据具体情况设置该现场主机的采样模式。图6.24 采样参数设置界面实时操作功能包含时间校准、开始采样、停止采样、获取单次数据、获取全部数据、所有数据等功能。该功能主要为用户提供实时的远程操作，实现现场主机的随机采样、数据获取、对时、多余数据等功能，达到变压器油色谱分析实效性目标。以上陈述的所有操作及该现场主机的实时运行信息，本界面的信息框中均有明细记录，用户可通过该信息查询了解现场主机及系统运行的详细信息。图6.25 实时操作界面计算参数功能键设置了如图6.26所示的权限功能，该功能只有具备管理员权限的专业技术人员方可操作。图6.26 计算参数设置界面本检测系统报警设置为用户提供自主报警参数的设置功能。系统默认值均为“0”。供应商建议用户采用IEC标准设置氢气、总烃、乙炔报警门限，其余用户可按需要设置。对于报警门限值的设定供应商建议按不同变压器的运行状况设置不同的报警值，但报警值不宜过小，以免造成不必要的、频繁的报警。IEC标准氢气一级门限：1501μL/L；总烃一级门限：1501μL/L；乙炔（220KV等级变压器）一级门限：31μL/L。图6.27报警参数设置界面

<曲靖>天正华意电气设备有限公司 变压器油色谱在线测试系统质量优曲靖

曲靖变压器油色谱在线监测系统氢焰检测器结构（FID）变压器油色谱仪氢焰检测器结构如图二十二所示：图二十二 变压器油色谱仪氢焰检测器结构1、收集筒 2绝缘瓷环3.极化电压环 喷嘴4.信号线5.基座 6.加热块由于检测器采用根部加热，一般不会发生冷凝现象，柱子可直接插到喷嘴根部，以减小柱后死体积。二、FID微电流放大器电原理方框图 见图二十三图二十三 FID微电流放大器电原理方框图变压器油色谱仪FID板连线见下图三、使用注意事项：1、应严格注意气路清洁。2、放大器必须良好接地。3、载气、氢气、空气气路稳压阀，出厂时都已定值，如要改变，调节方法如下：（1）载气：N2，减气阀开至0.4Mpa，把稳流阀全打开，调节稳压阀，使压力表指示在0.30Mpa，然后根据需要调节各自稳流阀。（2）H2气路：减压阀开至0.25Mpa，把针形调节阀全打开，调节稳压阀，使压力表指示在0.20Mpa，然后根据需要调节各自的针形调节阀。（3）空气气路：减压阀开至0.4Mpa，把稳流阀全打开，调节稳压阀，使压力表指示在0.20Mpa，然后根据需要调节稳中有各自的针形调节。4、等到柱温和汽化温度基本稳定后，方可通气点火，FID必须使用N2、H2和空气三种气体，同时调节到适当的流速上。N2、H2、空气流速读取：N2流速通过面板压力表显示。H2和空气流速可压力表指示从仪器流量曲线图中查得。N2流速和H2流速比值一般为1：0.95，H2流速和空气流速比值一般为1:10，灵敏度较佳，基流小。总之，流过喷咀的总流速应小于100ml/min左右较佳。5、要求检测器温度比柱温要400C，这样氢焰检测室根部与柱室温度相近，防止样品冷凝。6、如果以H2作载（这样便可兼作燃气）时，应在原氢气气路中通入合适的氮气，防止灵敏度下降，确保定量准确度。7、未安装色谱柱前，严禁接通H2，否则会造成柱室里充满氢气，开机后会引起爆炸，一定当心！ 。

<曲靖>天正华意电气设备有限公司

曲靖变压器油色谱在线监测系统特殊情况下，如果变压器本体仅提供一个外接油口，只能采用同口方式实现油的闭路循环。2）、采用异口方式，需要在变压器本体开设取油/回油口。取油/回油口应开设在变压器事故排油阀同侧，取油/回油阀门可选用铜制球阀，规格DN25\40\50等均可，此要求需与变压器厂商协商确定。如用户不提供，供应商将按国标提供外径为110mm标准法兰连接件。3）、取油/回油口开设在变压器上本体油箱，取油油口应设置在上本体油箱的中部或偏上，回油口应设置在本体油箱沿上部约150mm处，取油/回油口之间的距离不得少于800mm。A、取油/回油管采用6mm铜管。B、由变压器厂商提供取油/回油阀的尺寸，供应商按照该尺寸定制接口法兰。2、变压器油循环进出口的确定与安装件制作由于不同厂家、不同型号、不同电压等级的变压器对油取样口的不同设计，用户在后，需向供应商提供以下信息：1）油循环模式：同口油循环或异口油循环；2）油循环口连接件尺寸图。未提供该图纸的用户，供应商将按外径110mm国标法兰制作连接件。3）油循环口离变压器油池卵石的垂直距离及油循环口与数据采集器的布管距离。以上内容也可在供应商技术人员现场实际考查后与用户协调确定。

<曲靖>天正华意电气设备有限公司 变压器油色谱在线测试系统质量优曲靖

曲靖变压器油色谱在线监测系统用一根尺寸合适的电线接到楼房的总管线上或接到总导管的入地处。2、把接地用的长钉子打进潮湿的土层里并接到入地处。3、也可以接到其它可靠的入地处。绝缘的地线必须牢固地接在装置上。不要用夹子把地线夹在管子或接地柱上。也不要使用其它会使接头松动的方法来连接。接头必须用铜焊或锡焊，尽可能减小接地接头处绝缘电阻的下降。如果按装得不合适，在接头处就可以量到电阻，再加上地线上的电阻就会使绝缘的接地装置上产生我们所不希望的电势。在安装地线的时侯要它偶然和其它地线接触这会给绝缘带来不良的影响。绝缘线必须接在配电盘的绝缘母线上，再从配电盘上通过接头和电源地线分别接到仪器系统的各个单元上。绝缘母线可由配电盘上的接地板构成。所用的电线尺寸应使远一点到主配电盘接地处的接地电阻。请与当地的电器检查部门商量所用的电线规格。当多层建筑物中安装了电网处理装置时，应把电网处理装置的外壳与建筑物结构中的钢筋接起来，这样才能减少接地噪声。地线的一端应接到线路处理装置的外壳上，另一端应焊接在近的楼房竖梁钢筋上。把地线接到建筑物的钢筋上比把地线接到地下室单独的接地柱上要好

<曲靖>天正华意电气设备有限公司 变压器油色谱在线测试系统质量优曲靖

曲靖变压器油色谱在线监测系统将两瓶15L装气瓶去帽后安放在现场主机右侧空位循环油路连接1) 将取油/回油口对接法兰分别安装在变压器箱体取油/回油口的阀体上。法兰油路连结，采用高性能密封胶，保证油路不会漏油渗油，油路管道连接采用不锈钢管件。2）预埋油循环管保护导管。保护导管一般采用φ60mm镀锌管或硬塑料管。为防止保护导管妨碍变压器的其它现场作业，保护导管应预埋至油池底部并两端加固。3）油循环管使用两根φ6mm×1.0mm的紫铜管。将其中一根油循环管的一端连接在变压器取油口，另一端连接在现场主机的进油口；将另一根油循环管一端连接在现场主机的出油口，另一端连接在变压器回油口。4）缓慢打开变压器取油口处的阀门，此时，现场主机侧未连接的油循环管接口将有空气与变压器油的混合物流出。待未接油循环接口无气体溢出时，将该接口对接在进油口，并将变压器的取油口阀门、现场主机的进油口阀门逐步打开直至全开状态，此时变压器箱体与现场主机油室之间的油闭路循环系统形成。3、载气连接1）确认载气减压阀调节手柄处于松弛状态后，将减压阀牢固地安装到载气瓶上。2）减压阀检漏。将随机提供的接头连接到减压阀出口，并密封减压器出口。
