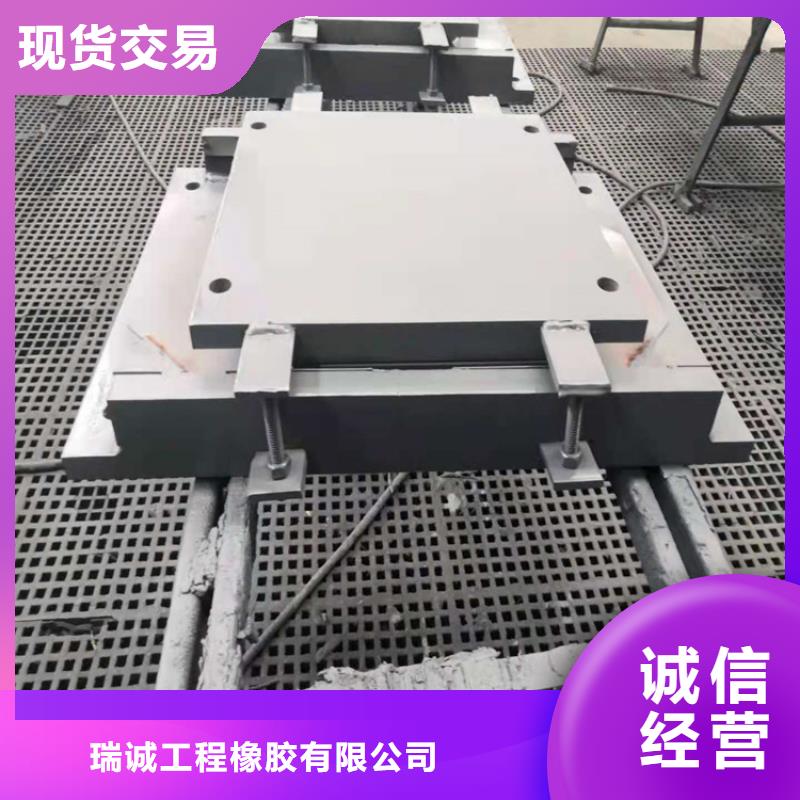

衡水瑞诚厂家的球形支座通过球面聚四氟乙烯板的滑动来实现支座的转动过程，转动力矩小，而且转动力矩只与支座球面半径及聚四氟乙烯板的摩擦系数有关，与支座转角大小无关。因此特别适用于大转角的要求，设计转角可达0.05rad以上。球形支座下面建议设置支承垫石，支承垫石的表面应平整，为保证下支座板与支承垫石的密贴，施工时支承垫石顶面可适当预留调平层厚度，支承垫石顶面与下支座板结合面四角高差不得大于2mm。支承垫石的高度应考虑支座养护、检查的方便和支座更新时顶梁的可能性，并应于支座周围采取有效的排水措施。支座就位前，于支承垫石处根据图4及表4提供的螺栓平面布置尺寸和预留孔直径及深度预设预留孔。 梁体及墩台与支座接触部位混凝土等级不得低于C40(局部承压强度不小于20Mpa)，公路桥梁球形支座上、下座板的承载混凝土应按JTJ021－89《公路桥涵设计通用规范》中局部承压的有关要求配置相应的钢筋网。

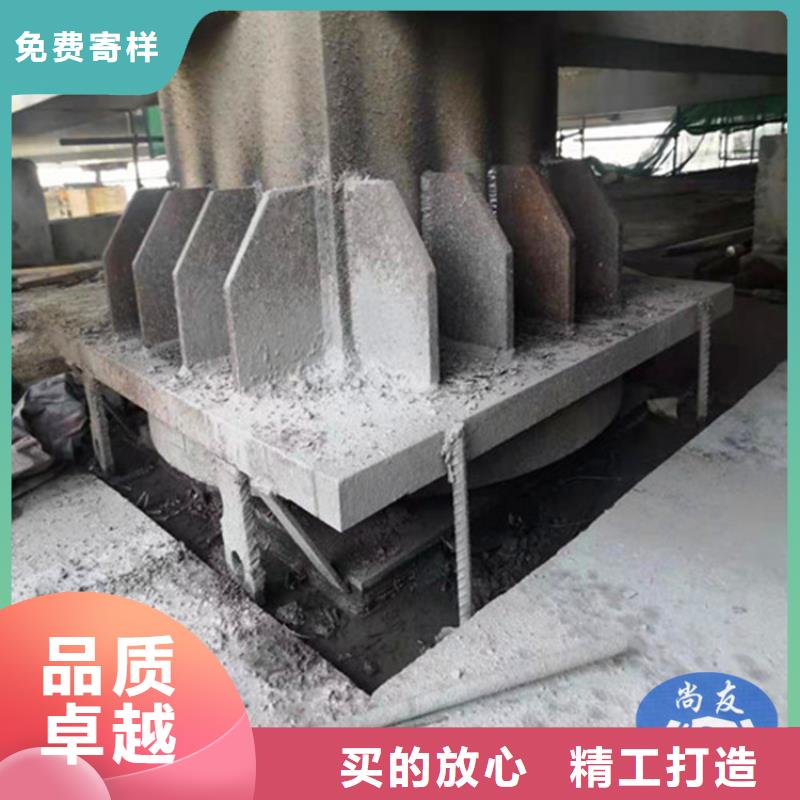

铁路桥梁球形支座，双曲面球型减隔震支座是一种新型桥梁钢支座,是为适应新的《铁路工程抗震设计规范》要求而设计的铁路桥梁支座。支座试件为两个双球面减隔震支座,一个滑动支座,一个固定支座。支座的设计竖向承载力为8000 kN,支座高度为300mm。要求支座的摩擦系数≤0.03,设计屈后剪切刚度为2000 kN/m。 为了保证简支箱梁支座受力均匀,支座安装应遵循下列安装工艺细则。 1.支座在工厂组装时,应仔细调平对中上、下支座板,支座安装前,并预调好支座设计偏移量,在工地应检查支座连接状况是否正常,但不得任意松动上下支座连接螺栓。 2.梁体吊装前，先将球形支座安装在预制箱梁的底部。 3.凿毛支座就位部位的支承垫石表面,预留锚栓孔中的杂物,安装灌浆用模板,并用水将支承垫石表面浸湿,灌浆模板用预制钢模,底面设一层4 mm厚橡胶防漏条,通过膨胀螺栓固定在支承垫石顶面。 4.吊装预制箱梁(带支座)。吊装前加固吊装球形支座,避免支座在吊装过程中上下部错位,将箱梁落在临时支撑千斤顶上,通过千斤顶调整梁体位置及标高。 5.球形支座就位后,在支座板与桥墩或桥台支承垫石顶面之间应留有20mm~30mm的空隙，以便灌注无收缩高强度灌注材料。 6.采用重力灌注浆方式,灌注支座下部及锚栓空隙,灌浆过程应从支座中心向四周灌浆,直至从钢模板与支座底板周边间隙观察到灌浆材料全部灌满为止。 7.灌浆前应初步计算所需的浆体体积,灌注实用体积数量不应与计算值产生过大误差,应防止中间缺浆。 8.强度达到20 Mpa后,拆除钢模板,检查是否有漏浆处,必要时对漏浆进行补浆,拧紧下支座板锚栓，并拆除各支座上、下连接钢板及螺栓,拆除临时千斤顶,安装支座围板。
