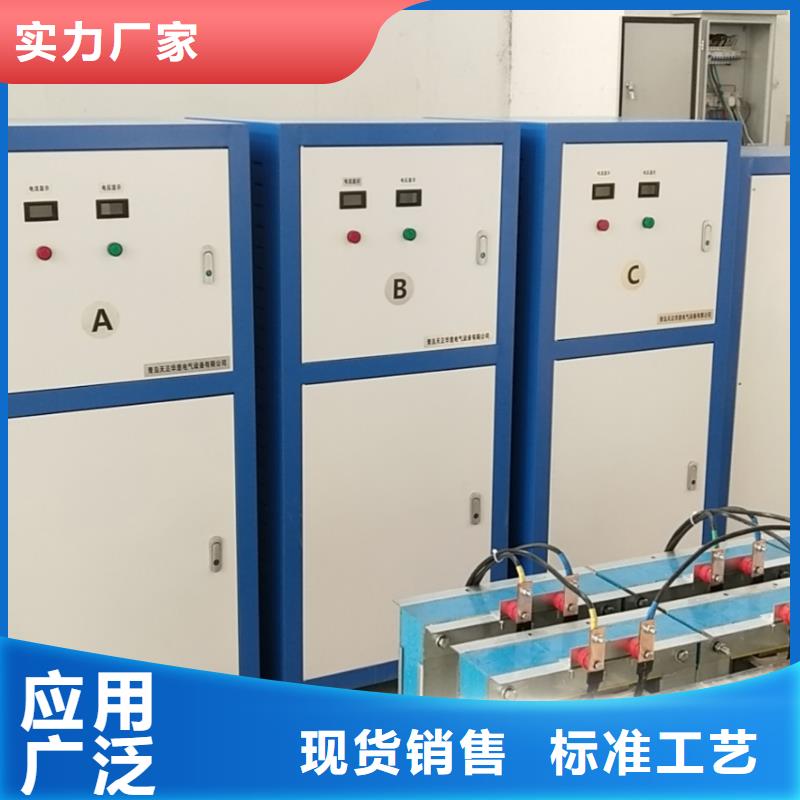

安徽淮北大电流发生器输入交流50Hz，380V±10％。额定总容量：210KVA2）可三相平衡输出0―7000A交流大电流，三相电流不平衡系数小于0.5％；各电流均可平滑平稳连续可调，精度高于0.5级；3）输出电流是标准正弦波，毛刺微小，优于电力系统要求指标标准，各相相交角度120度。4）输出电流方式：真有效值连续可调输出电流范围内电流的度及稳定度，且同时保证在温升上限临界值24小时运行。5）电流稳定度： 0.5％，电流显示真有效值三相平衡度简单易操作 温度：0-300℃ 精度：1℃6）电流波形失真 THD 1％ 设计标准远远高于国标《GB14048.2-14》。7）保护设置 过流、过压、超温报警系统8）绝缘耐压 1800/AC 1min, 绝缘等级：B级3：整套系统配置清单：序号 主要部件（原材料）名称 型号规格 数量 注明元件的型号、厂家、产地、国别1 电动柱式调压器 TH-T160 3台 TH-T1000天正华意定制、青岛、中国2 微调调压器 TH-TC5 3台 TH-TC5天正华意定制、青岛、中国3 多磁通干式变压器 TH-S160 3台 TH-S1000天正华意定制、青岛、中国4 微调变压器 TH-S05 3台 TH-S05天正华意定制、青岛、中国5 微机控制监测系统 TH-K1000 1台 TH-K1000天正华意定制、青岛、中国6 温度采集系统 安捷伦 1套 34972A 安捷伦 美国7 温度传感 T型 120 热电偶、苏州计量院、T型8 多级穿心式互感器 HL型 3台 500-6000/5 0.1级 9 开关柜 TH-SG100 1台 TH-KG100天正华意定制、青岛、中国10 开关柜三相大电流温升装置用软连接、铜排、木支架和相关工装等附件 1套 天正华意定制、青岛、中国3：整套系统组成详细介绍：3.1 温升试验控制监测系统简介(图片为大体）如有变动 以实物为准

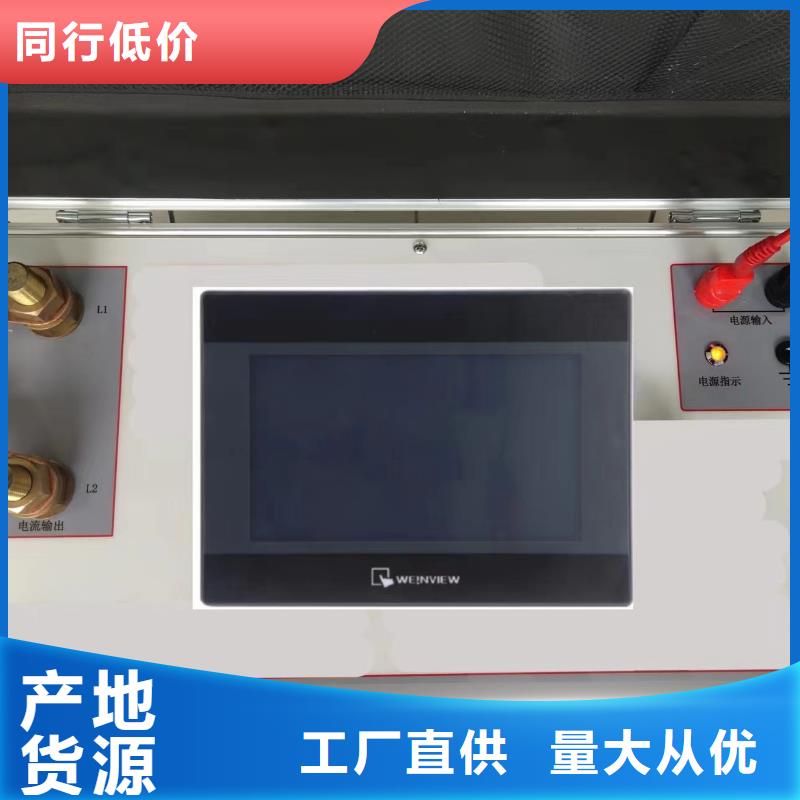

安徽淮北大电流发生器操作说明1.页面说明1）、进入系统2）、主菜单3)、参数设置5）、电流曲线查询：2.参数设置自动方式下根据所需要的电流和时间整定值设定数值大小，采样设置包含数据记录时间和曲线取样时间，根据需求设置采样间隔时间。3.输出时间根据实验要求设置大电流的输出时间，时间到时仪器自动停止电流输出4.过流保护根据计时触发电流的大小来设定电流保护值，计时触发电流值的1.1倍即为电流保护的动作值 。过流保护后，仪器报警提示。5.零位启动为了保护被试品，升流器应从“0A”开始升流。当调压器处于零位状态时，按“启动”按钮，接触器合闸，仪器有输出，当调压器处于非零位状态时，仪器按“合闸”按钮，仪器无法合闸也没有输出。5.手动自动切换手动状态下电流无法自动加减，需人为长时按键调节电流大小，自动模式无需按键加减按钮，设置数值启动后自动调节电流大小6.电流回路原理

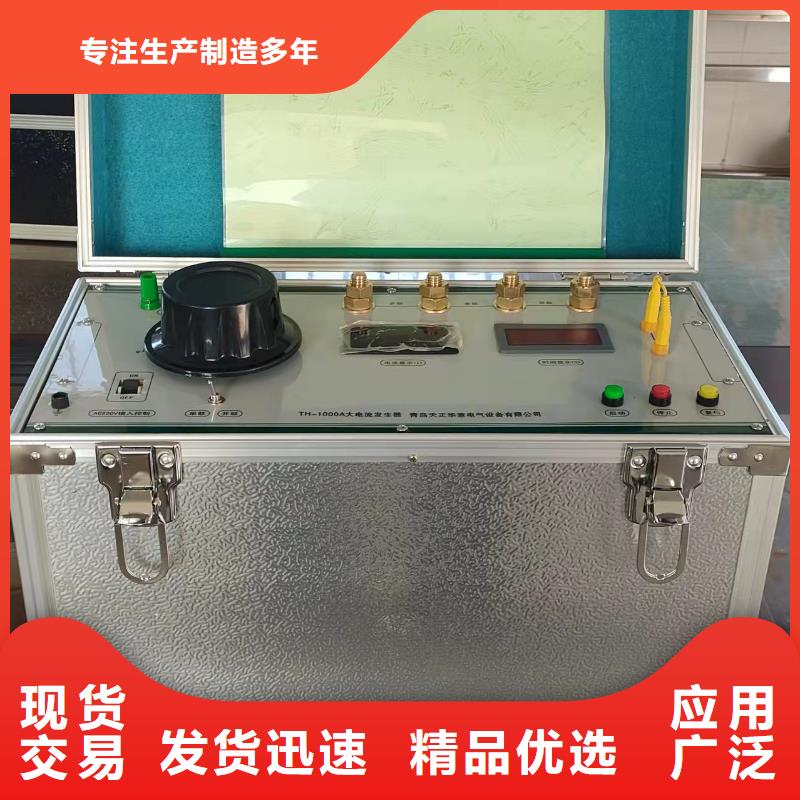

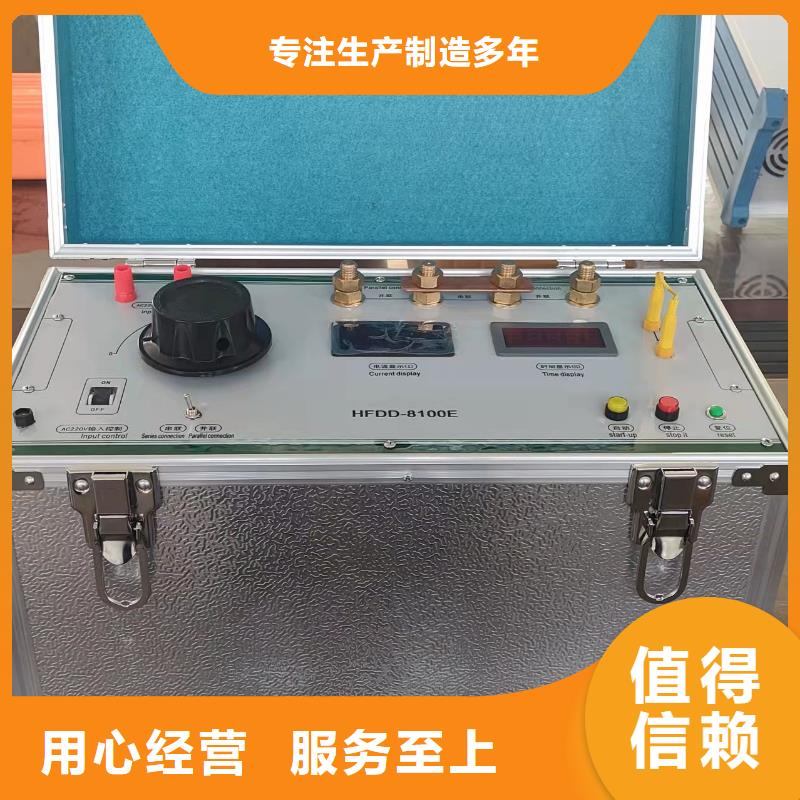

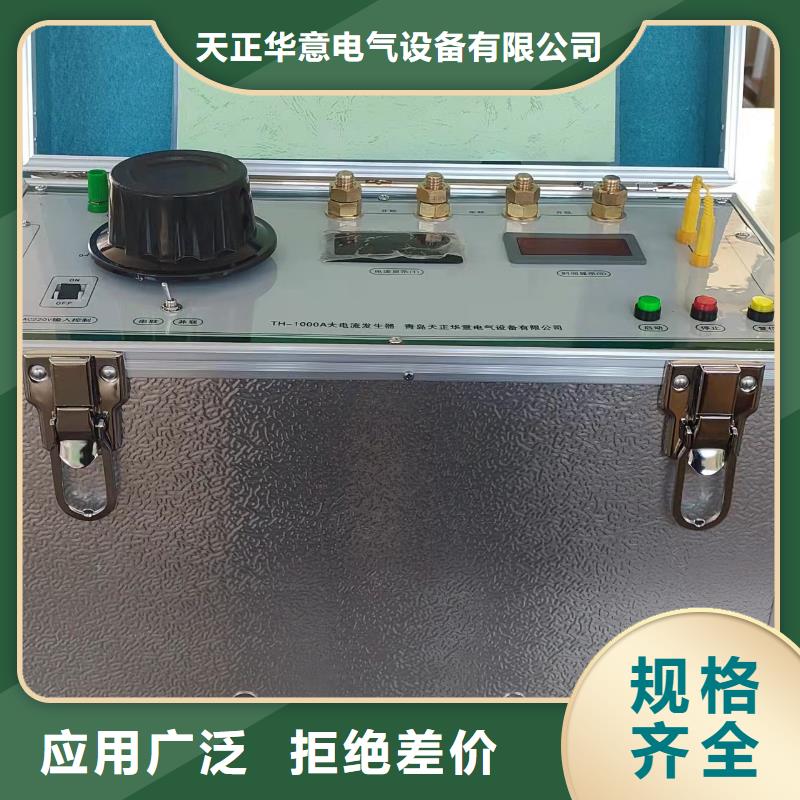

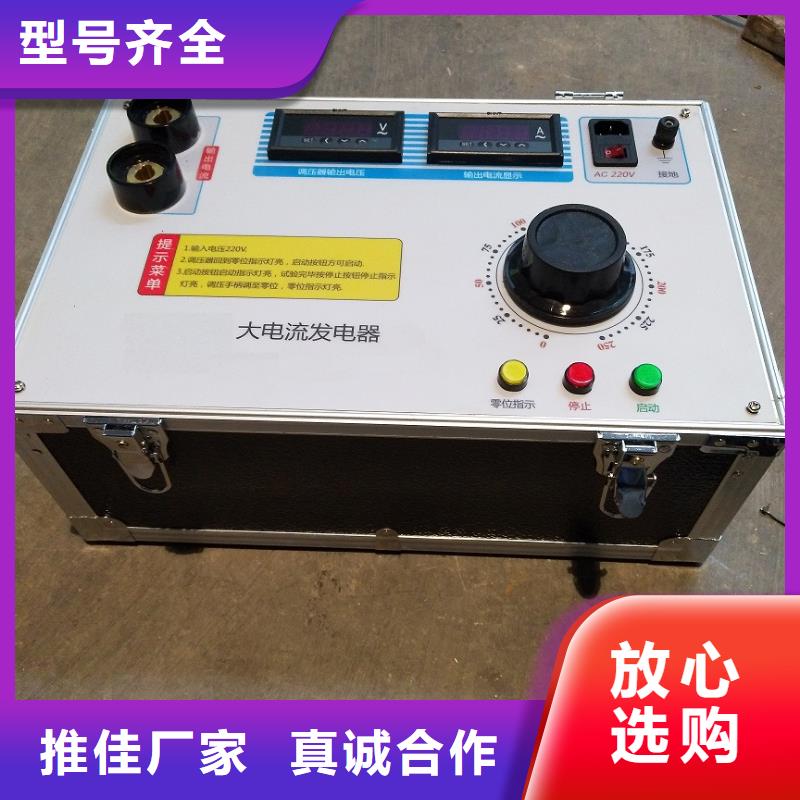

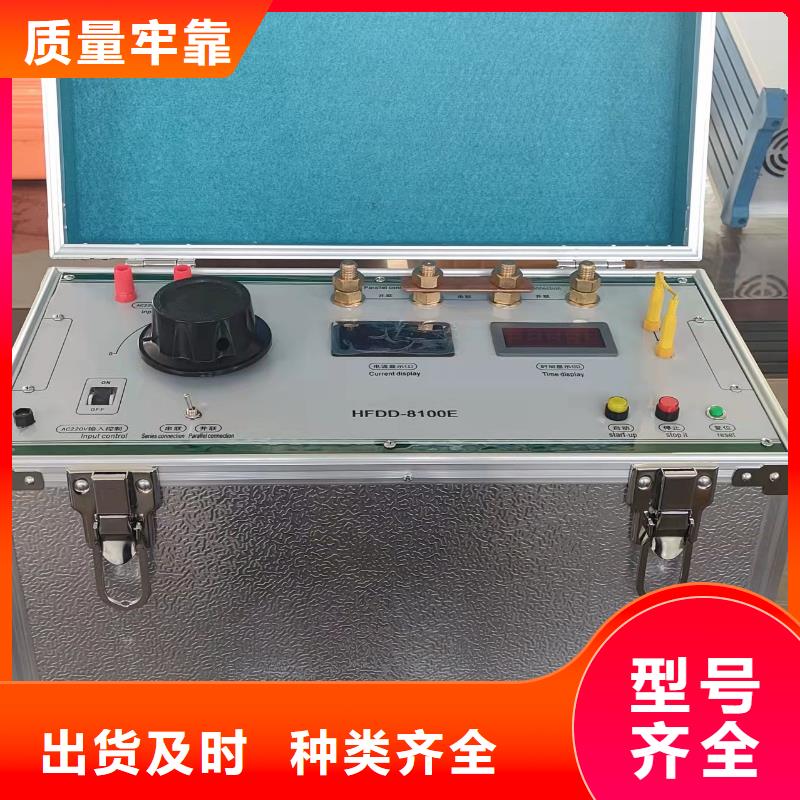

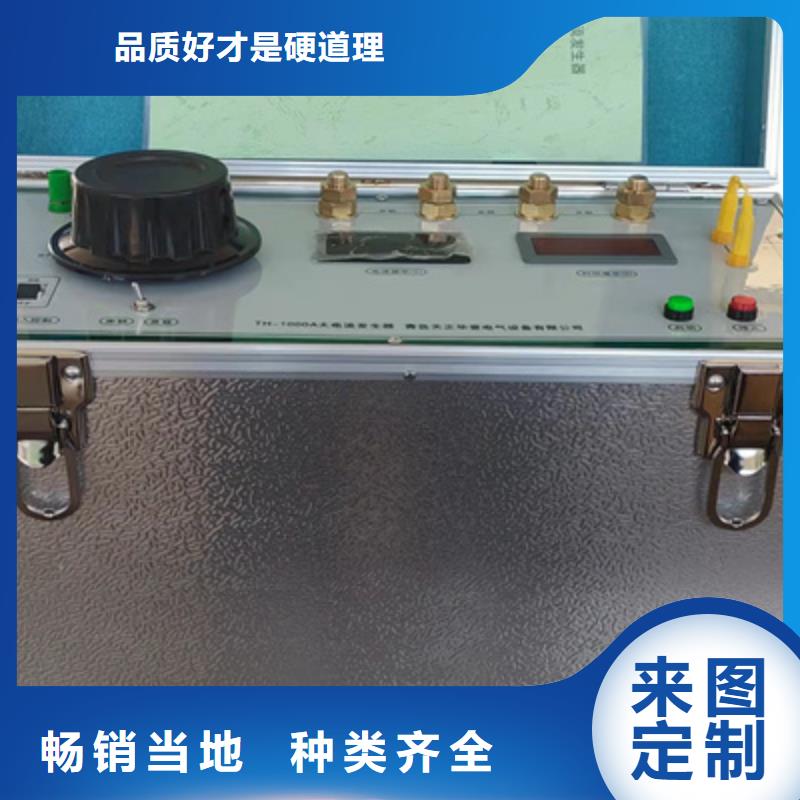

安徽淮北大电流发生器原理及特点2000A大电流发生器是采用节能型自耦调压器与高导磁升流器，仪器为0.5级数字表，真有效值指示，测量。并配数字式电秒表，可满足时间测量。具有输出功率大、附加损耗小、抗过载能力强、操作方便、读数清晰、移动灵活等特点，适用于电力系统技术人员检验电流互感器、保护装置及二次回路电流试验之用。二、主要技术指标1、供电电源：AC220V±10％ 或者380V 50HZ 2、标称容量：5KVA3、输出电流：串联1000A，并联2000A4、测量精度：0.5级5、空载电压：≤7V6、测量时间范围：0-999.99s 7、输出持续时间：≤10s8、重量：45Kg三、使用操作方法1.使用前的准备工作将电源开关关断,调压器旋至零位,然后根据设备所需要的电流值来选择“串联”或“并联”方式。当选择“串联”方式时，必须将选择开关置为“1000A”；当选择“并联”方式时，必须将选择开关置为“2000A”，否则监视值不正确。2.试验操作将仪器接入AC220V电源，打开电源开关，按下“测试”按钮，缓慢调节调压器至所需要的电流值后，按下“停止”按钮。四、注意事项1、使用前，仔细阅读说明书；2、通电前，调压器应回零位，各开关在关断位置；3、要给仪器提供足够容量的电源，输出线必须接触良好，否则电流升不上去；4、电流升至时，动作要快，不可时间过长；五、设备配套1、2000A大电流发生器1台2、升流器内置3、技术说明书1份4、合格证1份六、保修条件本仪器自出厂之日起十二个月内，用户按说明书使用操作，若发现质量问题，我厂负责免费保修，直至更换新产品。非因产品质量问题而损坏，我厂负责保修，适当核收修理费用。
